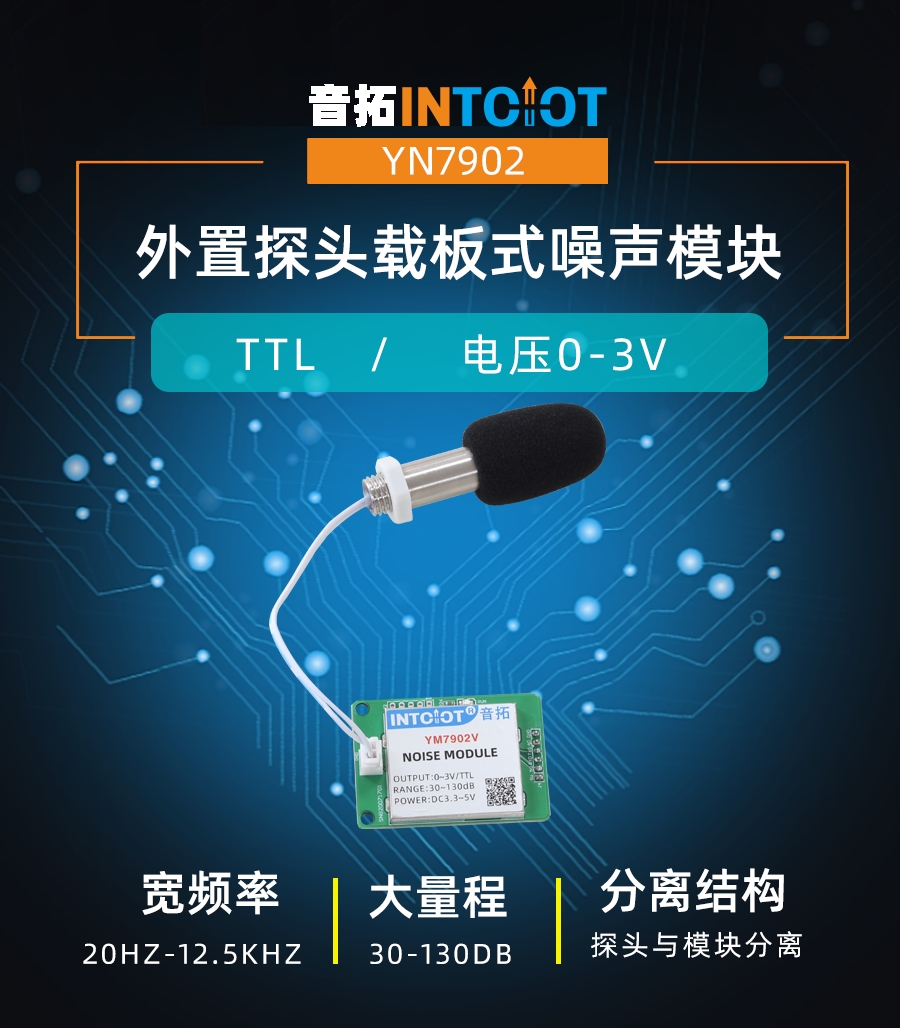

 [YN7902]  载板式噪声传感器模块


YN7902 YN7902

技术参数

技术参数参数值
噪声测量范围30~130DB
噪声测量精度±3%
输出方式RS485/TTL/DC0-3V
供电电源DC5V 1A
运行环境温度-30~85℃
运行环境湿度5%RH~90%RH

产品选型

    产品设计了RS485,TTL,DC0-3V多种输出方式,根据输出方式的不同,产品分为以下几种型号。
产品型号输出方式及供电压范围
YN7902BRS485总线
YN7902TTLTTL

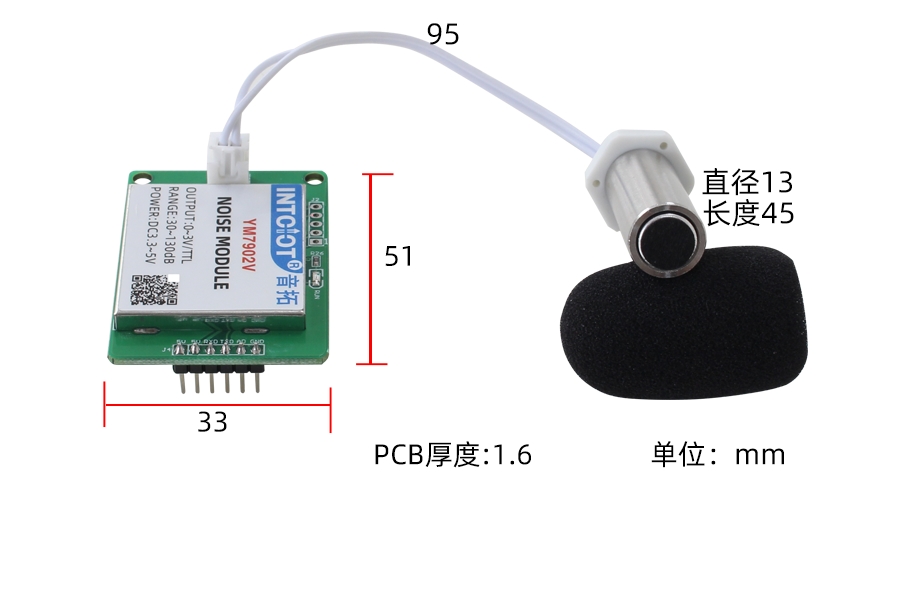

外形尺寸

YN7902

产品接线

YN7902

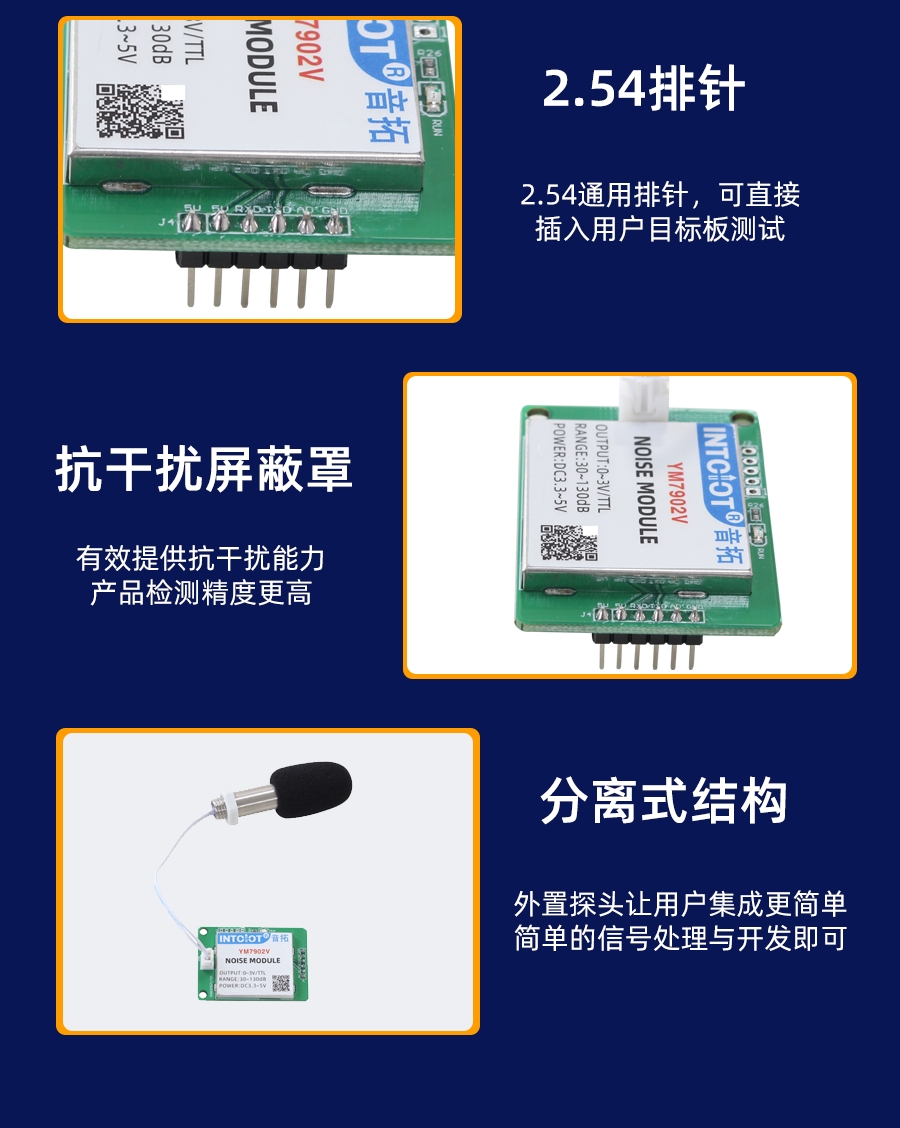

产品细节

YN7902

产品特色

YN7902

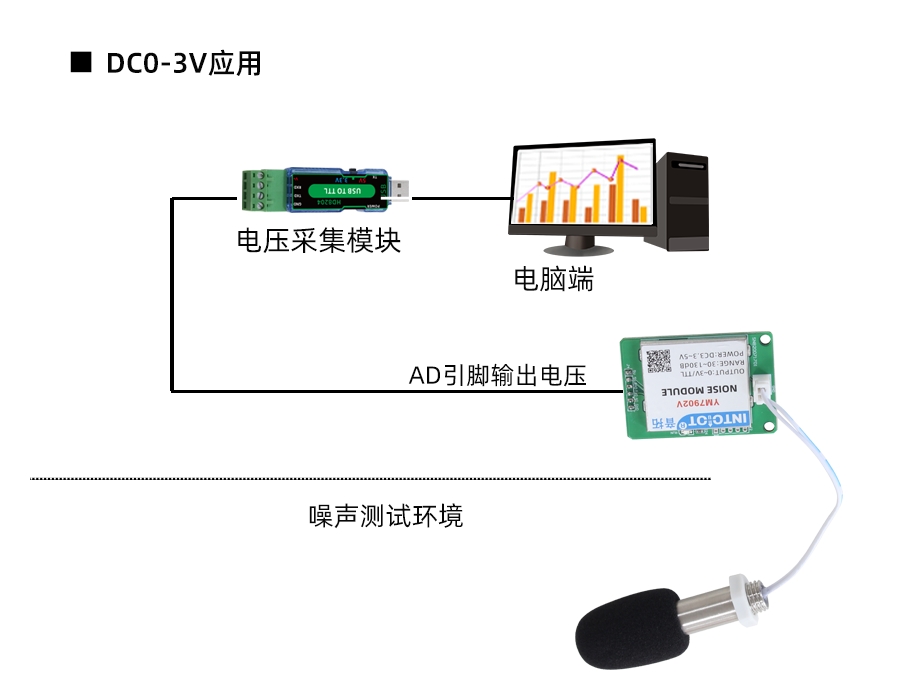

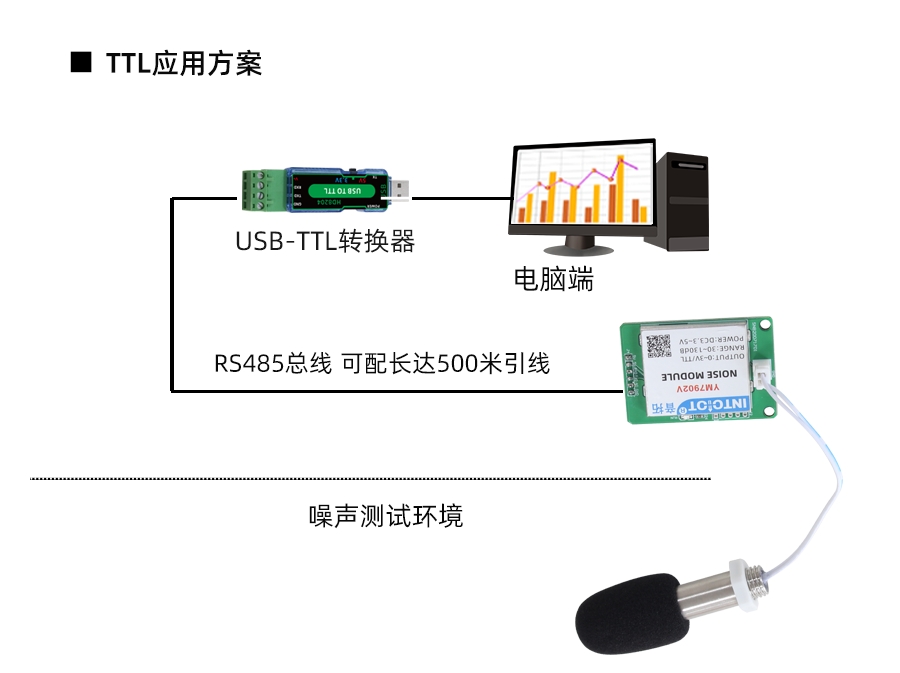

应用方案

YN7902 YN7902

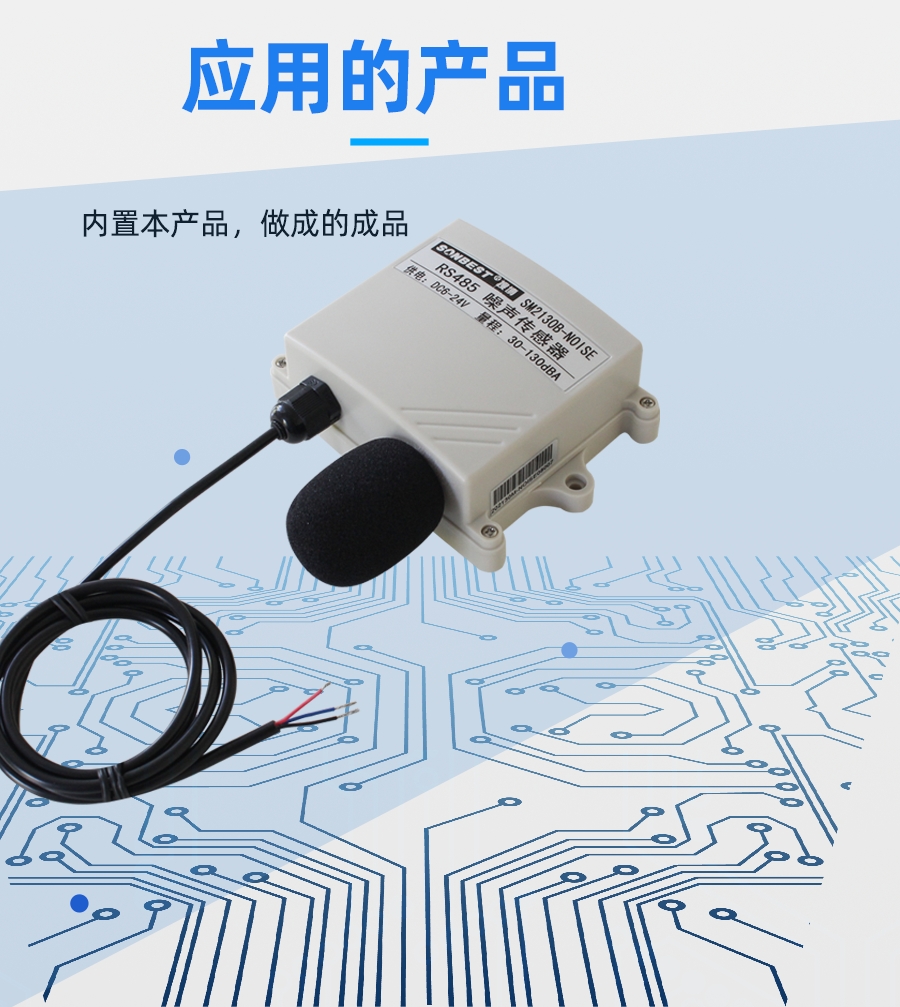

典型应用

YN7902

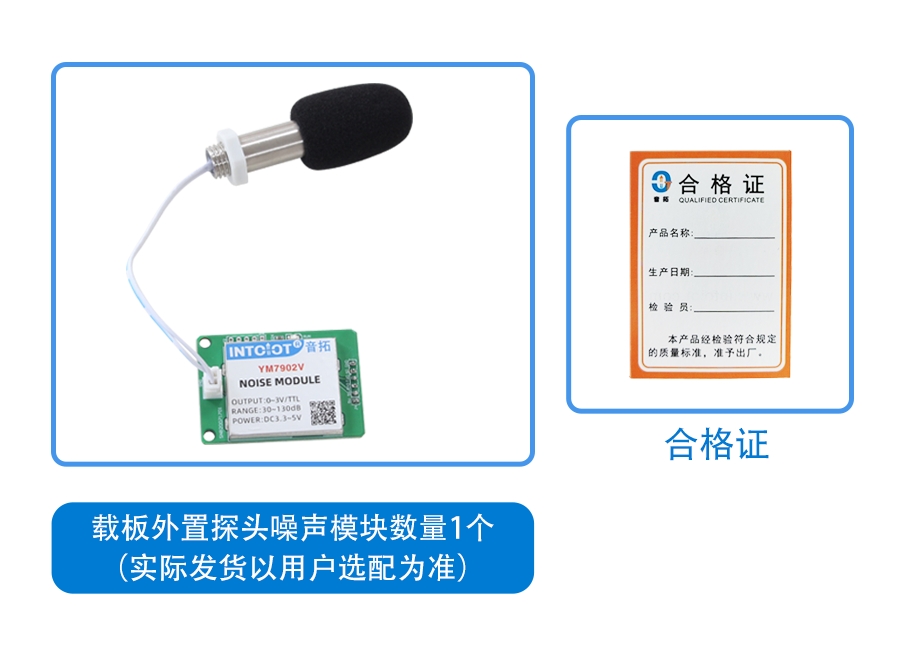

发货清单

YN7902

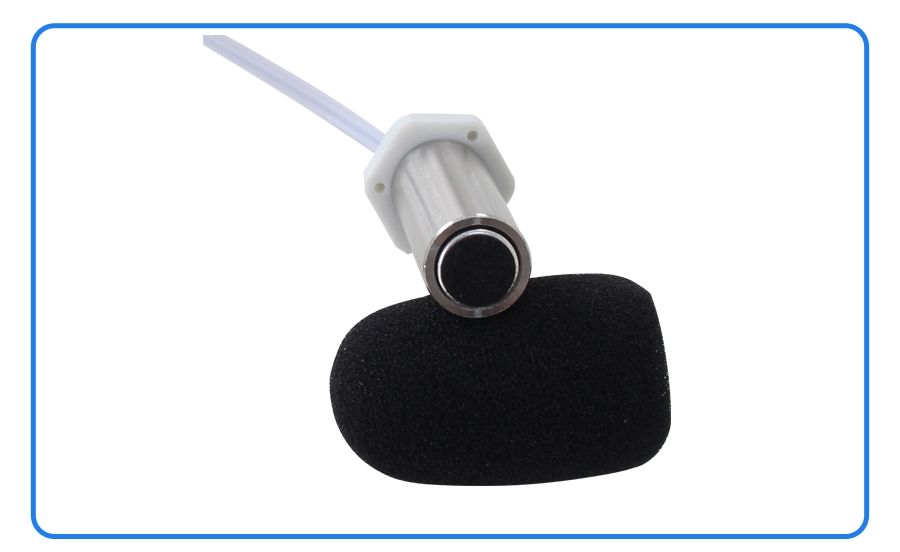

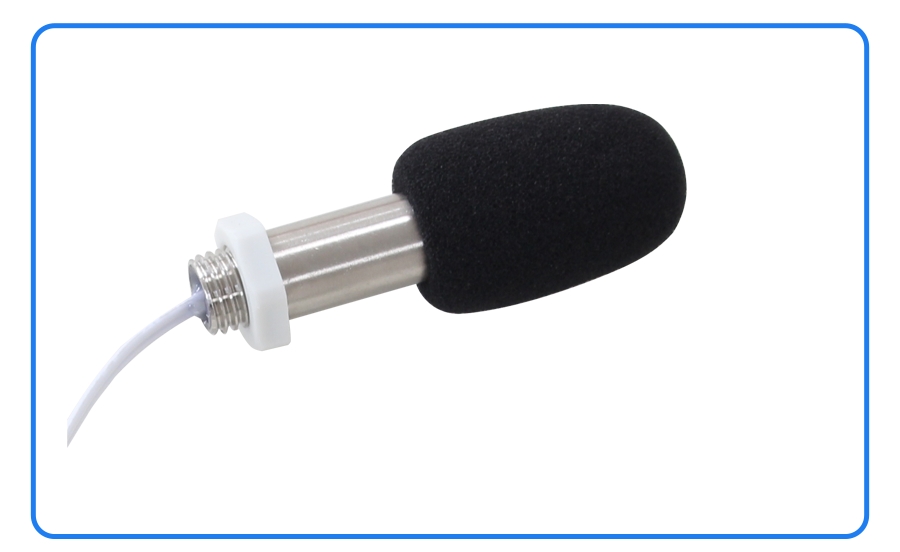

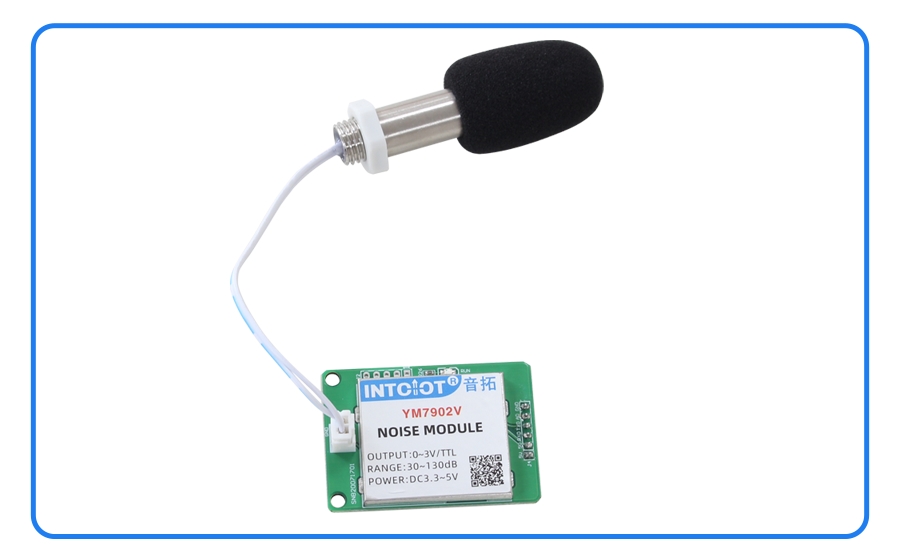

实物照片

YN7902 YN7902 YN7902

RS485/TTL型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 模块及非记录仪表:9600,8,n,1 或 记录仪:115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 01 84 0A 。
地址功能码起始地址 数据长度 校验码
010300 0000 0184 0A
    对于正确的问询帧,设备会响应数据:01 03 02 00 79 79 A6 ,响应格式:
地址功能码长度数据1校验码
0103 0200 79 79 A6
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
2. 常用数据地址表
组态地址寄存器地址寄存器说明数据类型值范围
4000100 001#噪声寄存器只读0~65535
4010100 64型号编码读/写0~65535
4010200 65测点总数读/写1~20
4010300 66设备地址读/写1~249
4010400 67波特率读/写0~6
4010500 68通讯模式读/写1~4
4010600 69协议类型读/写1~10

DC0-3VDC0-3V电压型:噪声与DC0-3V电压计算

  例设量程为30~130dB,模拟量输出为0~3VDC0-3V电压信号时,噪声与DC0-3V电压的计算关系如公式所示:C=(130-30)*(X-0)÷(3-0)+30,其中130为噪声量程上限,30为量程下限,3为DC0-3V电压输出量程上限,0为下限,X为当前读出的DC0-3V电压值,C为计算出来的噪声值,常用数值列表如下:
DC0-3V电压 X(V)噪声值 C(dB)计算过程
030.0(130-30)*(0-0)÷(3-0)+30
163.3(130-30)*(1-0)÷(3-0)+30
296.7(130-30)*(2-0)÷(3-0)+30
3130.0(130-30)*(3-0)÷(3-0)+30
    如表所示,当测量值1.5V时,当前噪声为80dB。
产品手册
产品发货时不再发送纸质手册,请阅读产品手册后再使用产品

[中文手册]      载板式噪声传感器模块

[英文手册]      Carrier board noise sensor module

测试与软件文档
测试与开发前,请阅读或下载相关的软件或相关文档
教学视频
请下载视频后进行观看视频内容。
