技术参数

技术参数	参数值
风速测量范围	0~30m/s
风速测量精度	±3%
感应原理	热膜感应
输出方式	RS485/4-20mA/DC0-5V/DC0-10V
供电电源	DC12~24V 1A
运行环境温度	-30~80℃
运行环境湿度	5%RH~90%RH

产品选型

    产品设计了RS485,4-20mA,DC0-5V,DC0-10V多种输出方式，根据输出方式的不同，产品分为以下几种型号。

产品型号	输出方式及供电压范围
YM3788B	RS485总线
YM3788M	4-20mA
YM3788V5	DC0-5V
YM3788V10	DC0-10V

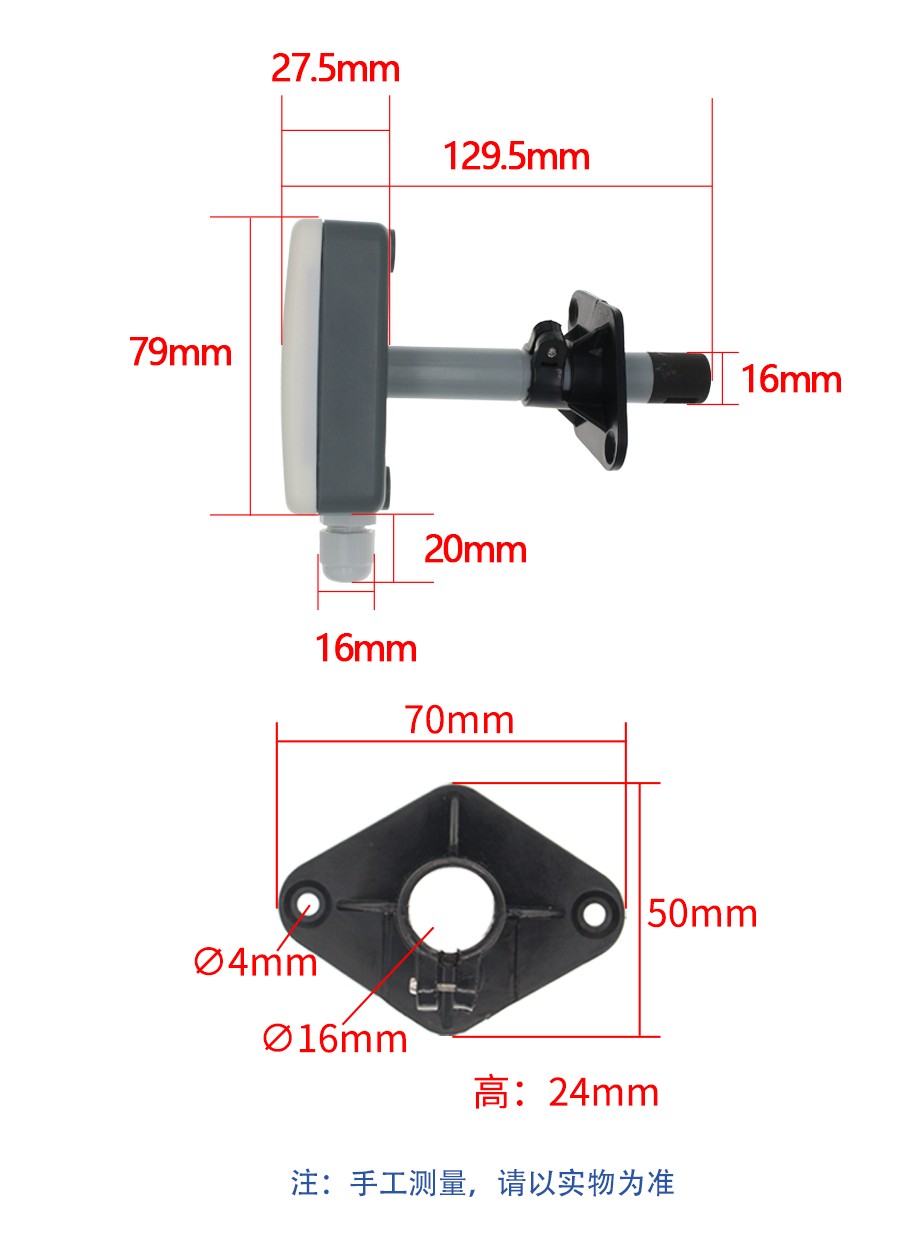

外形尺寸

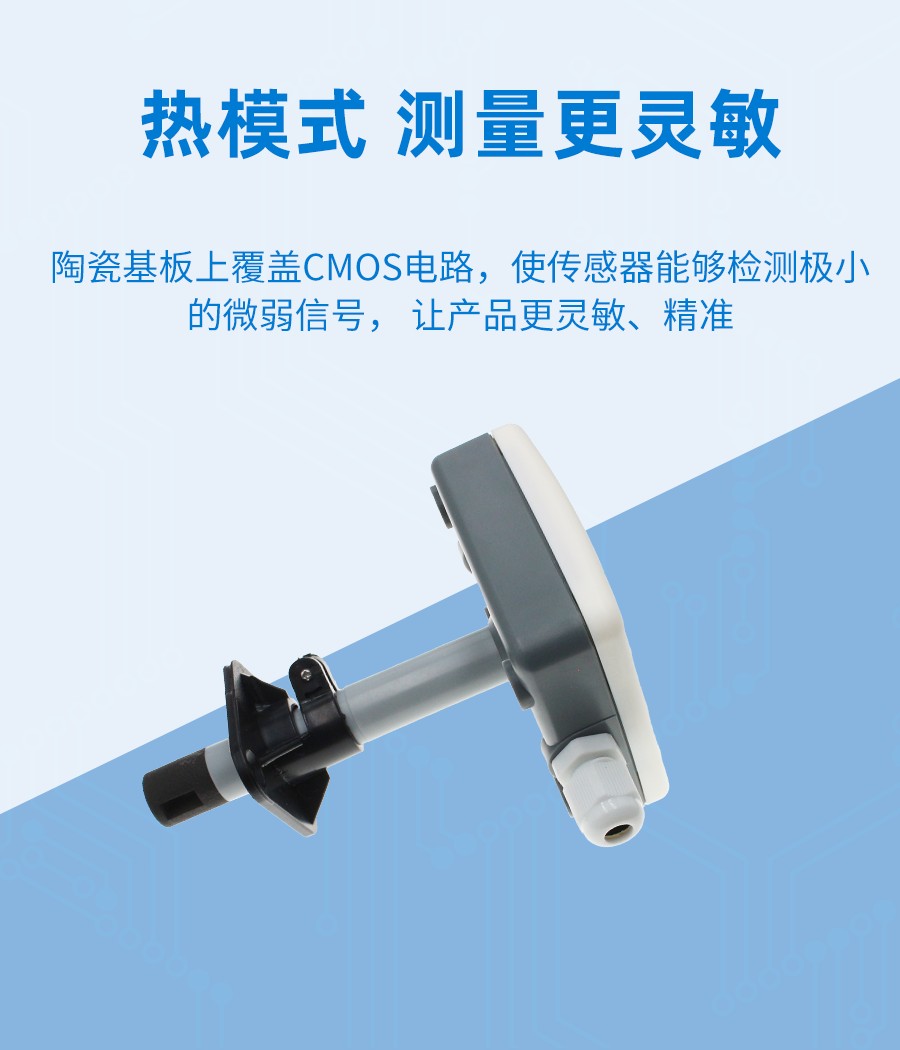

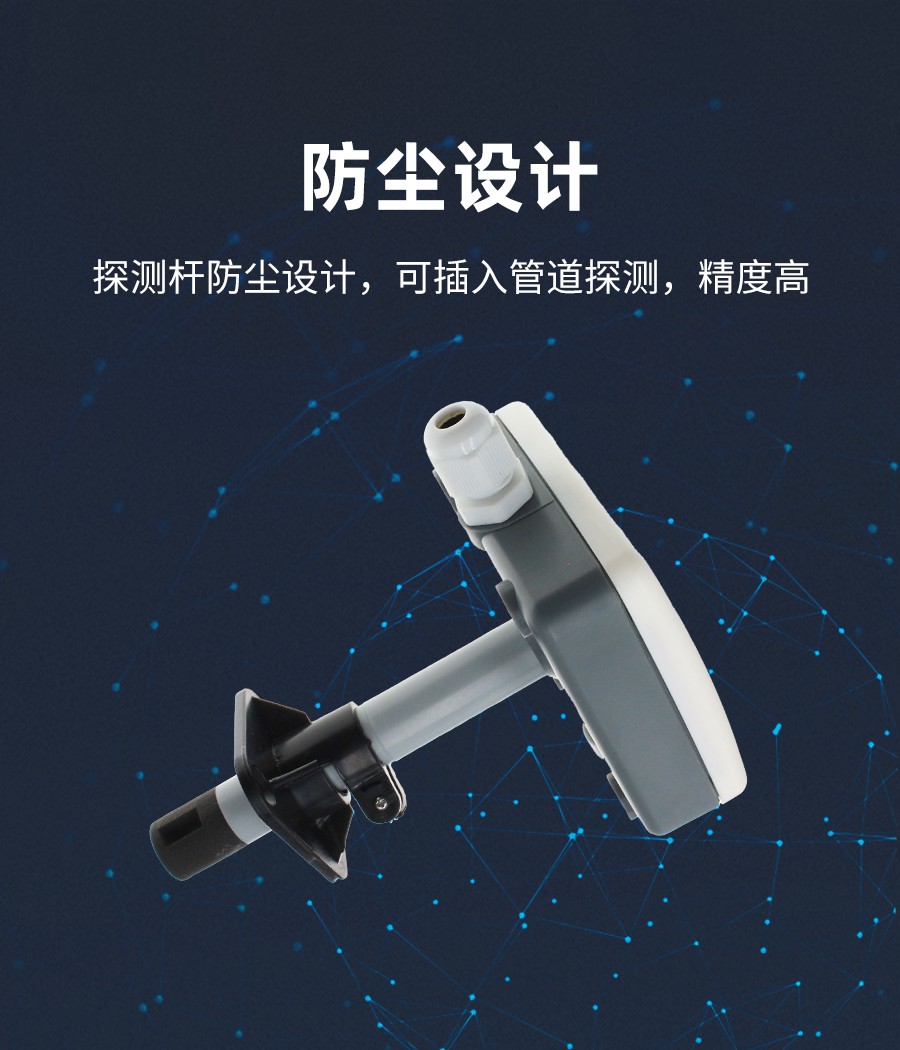

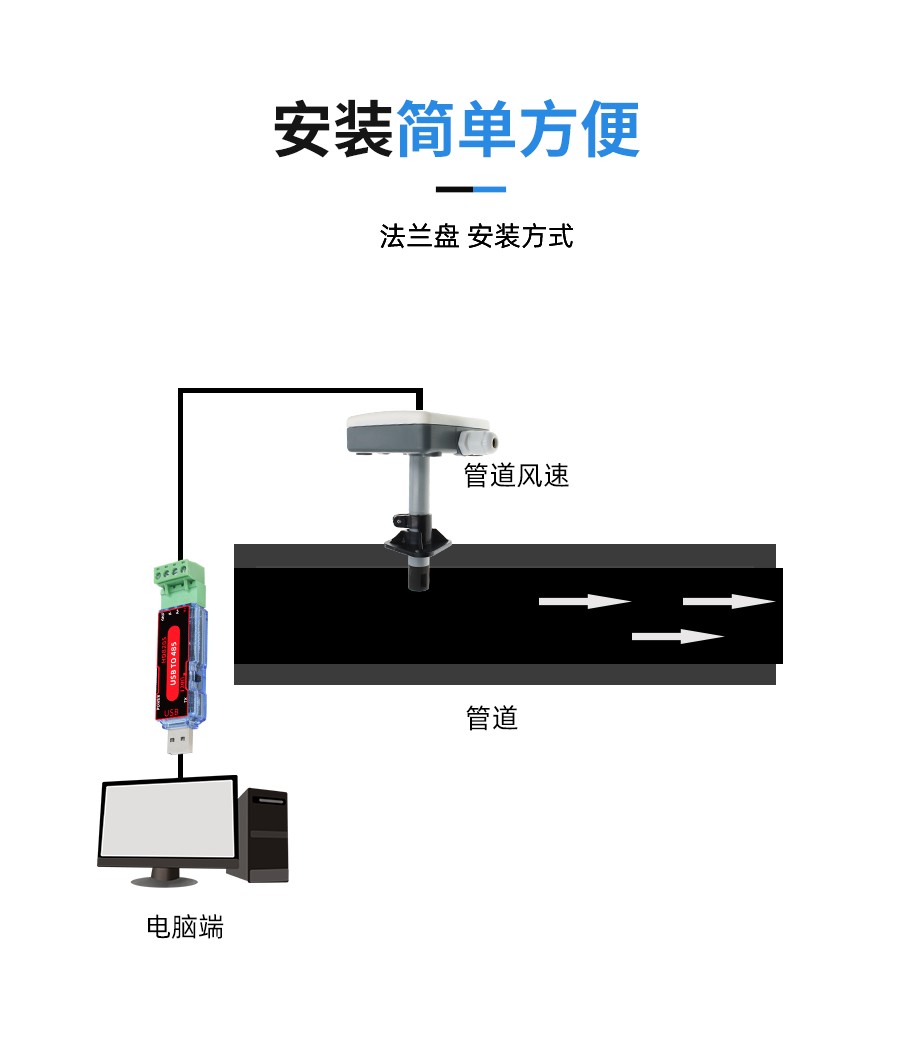

产品特色

典型应用

发货清单

实物照片

RS485型：通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 模块及非记录仪表：9600,8,n,1 (记录仪系列产品默认：115200,8,n,1 ) 。
1. 读取数据 ( 功能码 0x03)
    问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 01 84 0A 。

地址	功能码	起始地址	数据长度	校验码
01	03	00 00	00 01	84 0A

    对于正确的问询帧，设备会响应数据：01 03 02 02 18 B9 2E ,响应格式：

地址	功能码	长度	数据1	校验码
01	03	02	02 18	B9 2E

    数据说明:命令中数据为十六进制，以数据1为例，02 18转为十进制数值为536,假设数据倍率为100，则真实值为536/100=5.36，其它以此类推。
2. 常用数据地址表

组态地址	寄存器地址	寄存器说明	数据类型	值范围
40001	00 00	1#热式风速寄存器	只读	0~65535
40101	00 64	型号编码	只读	0~59999
40102	00 65	测点总数	只读	1~1600
40103	00 66	设备地址	读/写	1~249
40104	00 67	波特率	读/写	0~6
40105	00 68	通讯模式	读/写	1查询 2主动上传
40106	00 69	协议类型	读/写	1MODBUS-RTU 其它未使用

4-20mA电流型：风速与电流计算

  例设量程为0~30m/s，模拟量输出为4~20mA电流信号时,风速与电流的计算关系如公式所示：C=(30-0)*(X-4)÷(20-4)+0,其中30为风速量程上限，0为量程下限，20为电流输出量程上限，4为下限,X为当前读出的电流值,C为计算出来的风速值,常用数值列表如下：

电流 X(mA)	风速值 C(m/s)	计算过程
4	0.0	(30-0)*(4-4)÷(20-4)+0
5	1.9	(30-0)*(5-4)÷(20-4)+0
6	3.8	(30-0)*(6-4)÷(20-4)+0
7	5.6	(30-0)*(7-4)÷(20-4)+0
8	7.5	(30-0)*(8-4)÷(20-4)+0
9	9.4	(30-0)*(9-4)÷(20-4)+0
10	11.3	(30-0)*(10-4)÷(20-4)+0
11	13.1	(30-0)*(11-4)÷(20-4)+0
12	15.0	(30-0)*(12-4)÷(20-4)+0
13	16.9	(30-0)*(13-4)÷(20-4)+0
14	18.8	(30-0)*(14-4)÷(20-4)+0
15	20.6	(30-0)*(15-4)÷(20-4)+0
16	22.5	(30-0)*(16-4)÷(20-4)+0
17	24.4	(30-0)*(17-4)÷(20-4)+0
18	26.3	(30-0)*(18-4)÷(20-4)+0
19	28.1	(30-0)*(19-4)÷(20-4)+0
20	30.0	(30-0)*(20-4)÷(20-4)+0

    如表所示，当测量值8mA时，当前风速为7.5m/s。

DC0-5VDC0-5V电压型：风速与DC0-5V电压计算

  例设量程为0~30m/s，模拟量输出为0~5VDC0-5V电压信号时,风速与DC0-5V电压的计算关系如公式所示：C=(30-0)*(X-0)÷(5-0)+0,其中30为风速量程上限，0为量程下限，5为DC0-5V电压输出量程上限，0为下限,X为当前读出的DC0-5V电压值,C为计算出来的风速值,常用数值列表如下：

DC0-5V电压 X(V)	风速值 C(m/s)	计算过程
0	0.0	(30-0)*(0-0)÷(5-0)+0
1	6.0	(30-0)*(1-0)÷(5-0)+0
2	12.0	(30-0)*(2-0)÷(5-0)+0
3	18.0	(30-0)*(3-0)÷(5-0)+0
4	24.0	(30-0)*(4-0)÷(5-0)+0
5	30.0	(30-0)*(5-0)÷(5-0)+0

    如表所示，当测量值2.5V时，当前风速为15m/s。

DC0-10VDC0-10V电压型：风速与DC0-10V电压计算

  例设量程为0~30m/s，模拟量输出为0~10VDC0-10V电压信号时,风速与DC0-10V电压的计算关系如公式所示：C=(30-0)*(X-0)÷(10-0)+0,其中30为风速量程上限，0为量程下限，10为DC0-10V电压输出量程上限，0为下限,X为当前读出的DC0-10V电压值,C为计算出来的风速值,常用数值列表如下：

DC0-10V电压 X(V)	风速值 C(m/s)	计算过程
0	0.0	(30-0)*(0-0)÷(10-0)+0
1	3.0	(30-0)*(1-0)÷(10-0)+0
2	6.0	(30-0)*(2-0)÷(10-0)+0
3	9.0	(30-0)*(3-0)÷(10-0)+0
4	12.0	(30-0)*(4-0)÷(10-0)+0
5	15.0	(30-0)*(5-0)÷(10-0)+0
6	18.0	(30-0)*(6-0)÷(10-0)+0
7	21.0	(30-0)*(7-0)÷(10-0)+0
8	24.0	(30-0)*(8-0)÷(10-0)+0
9	27.0	(30-0)*(9-0)÷(10-0)+0
10	30.0	(30-0)*(10-0)÷(10-0)+0

    如表所示，当测量值5V时，当前风速为15m/s。
