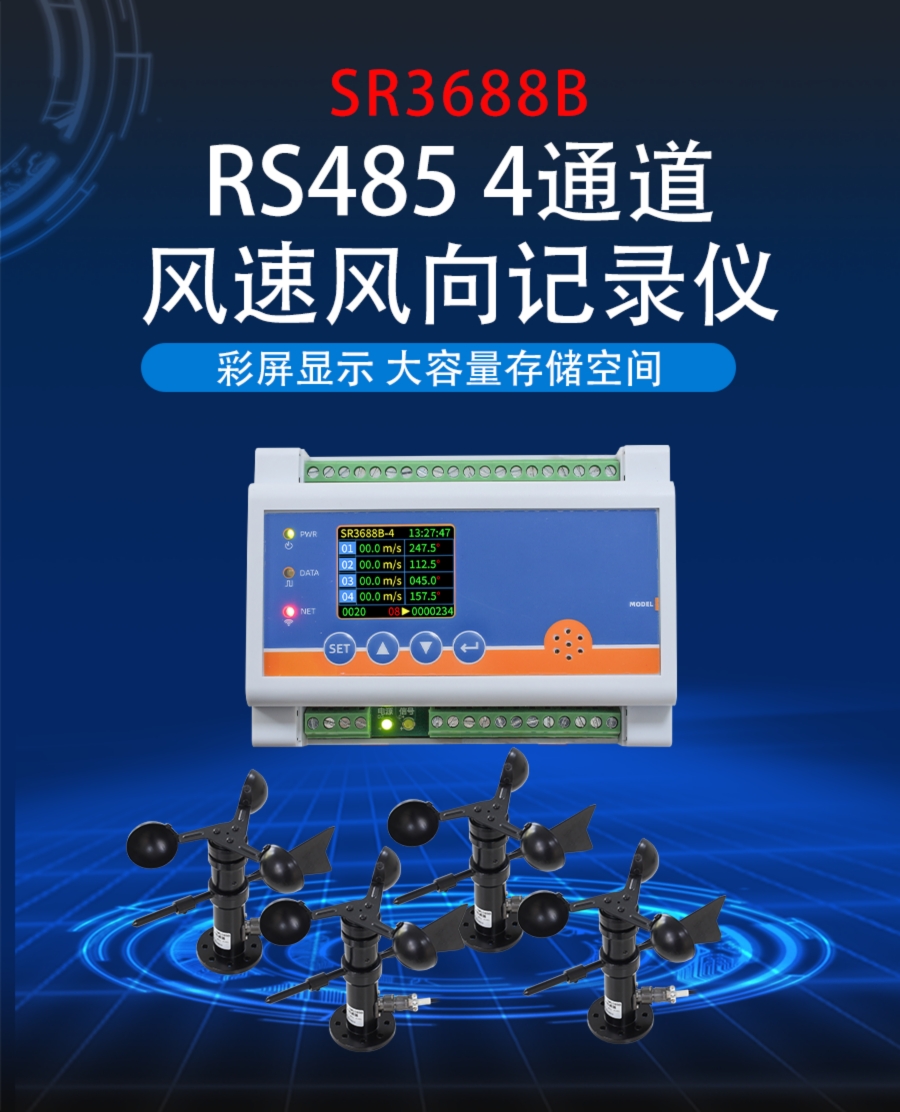

技术参数
技术参数 | 参数值 |
品牌 | SONBEST/搜博 |
风速量程 | 0~30m/s |
启动风速 | 0.2m/s |
风速测量精度 | ±3% |
外壳材质 | 铝材 |
风向测量范围 | 0~360 |

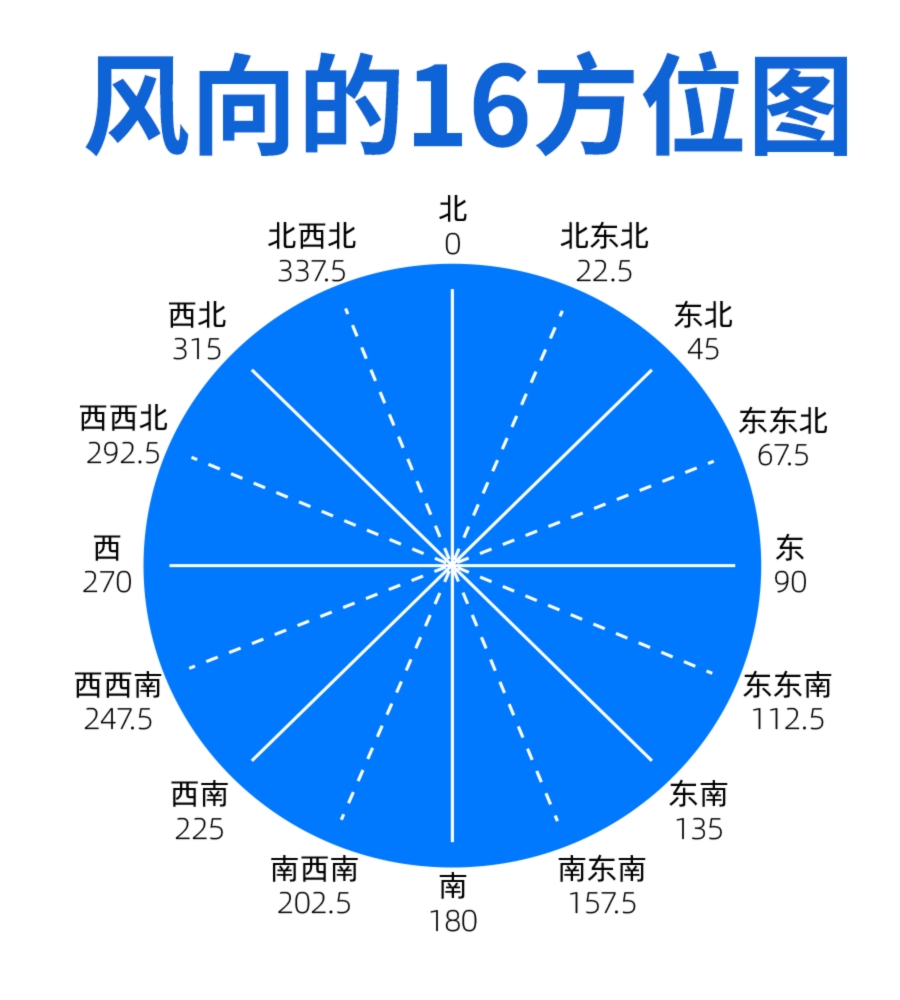

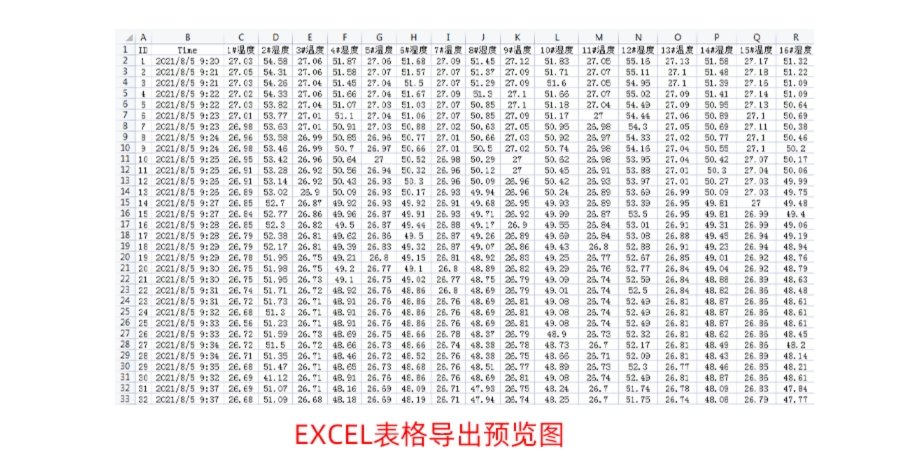

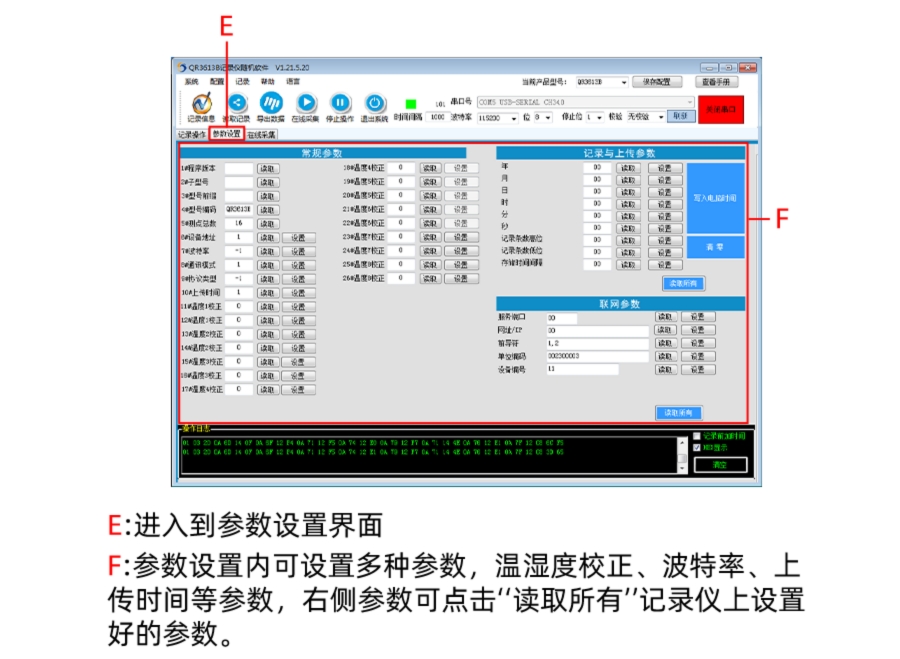

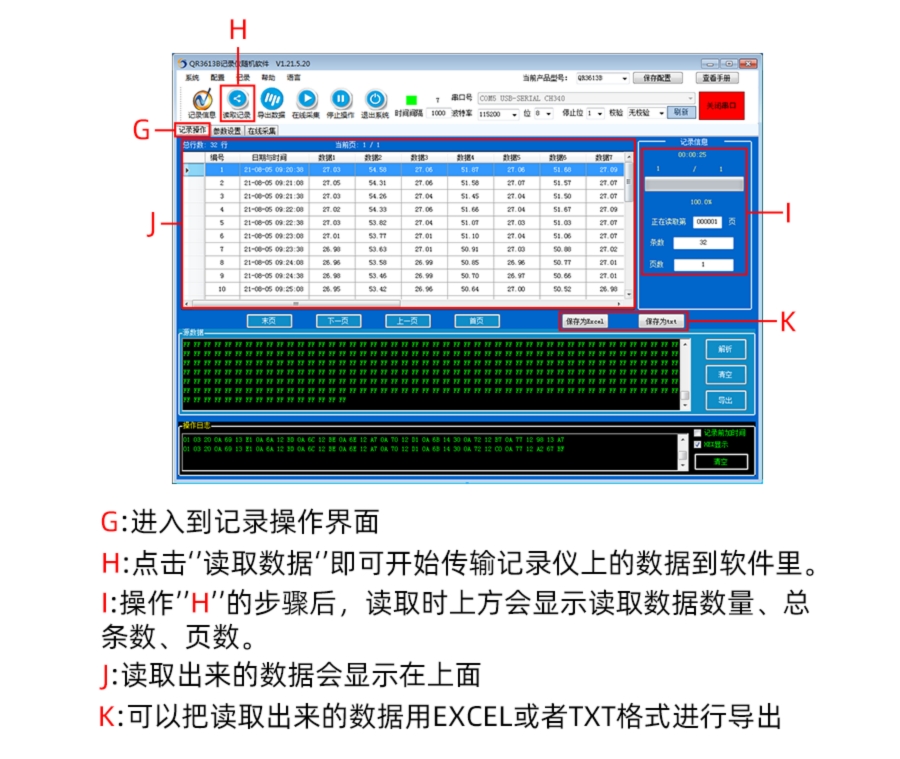

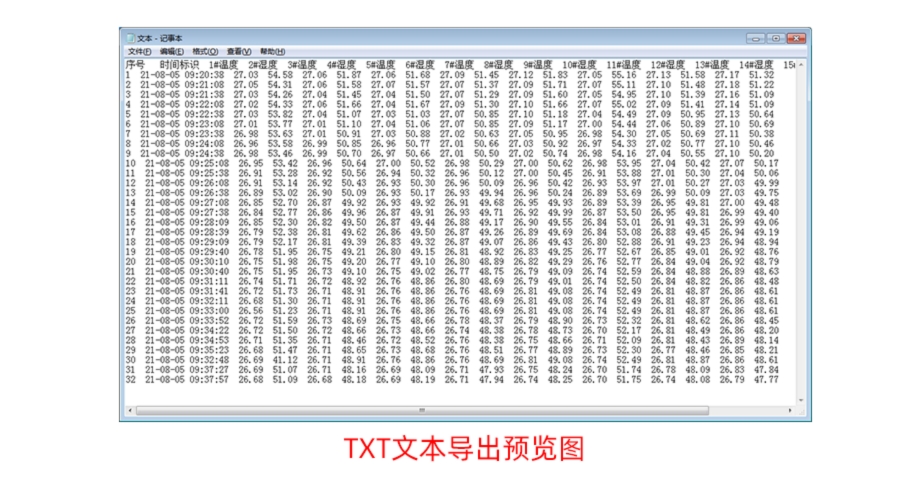

风向分辨率 | ±22.5° |
通道数 | 4 |
信号输入 | RS485传感器 |
通讯接口 | RS485 |
默认波特率 | 115200 8 n 1 |
供电电源 | DC12~24V 1A |
存储容量 | 8M |
最大记录 | 65000 |
运行环境温度 | -30~85℃ |

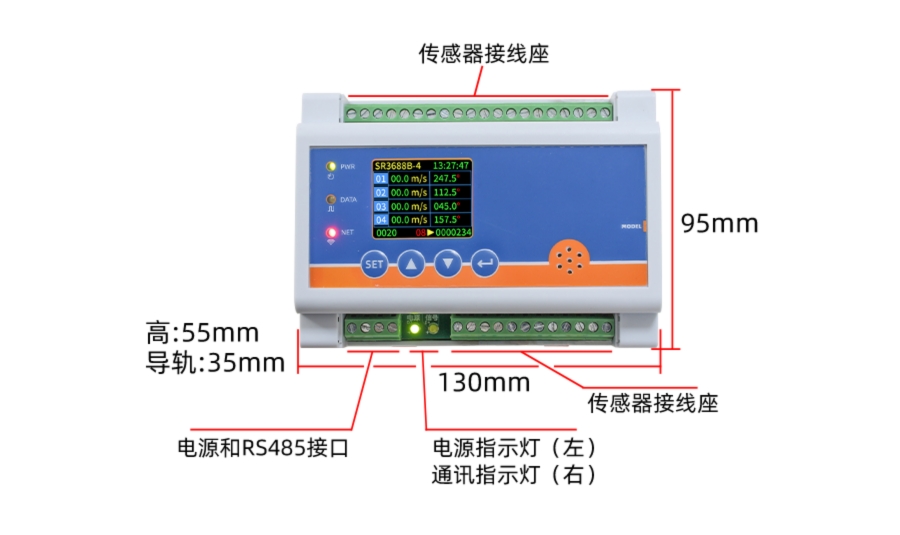

外形尺寸
产品接线

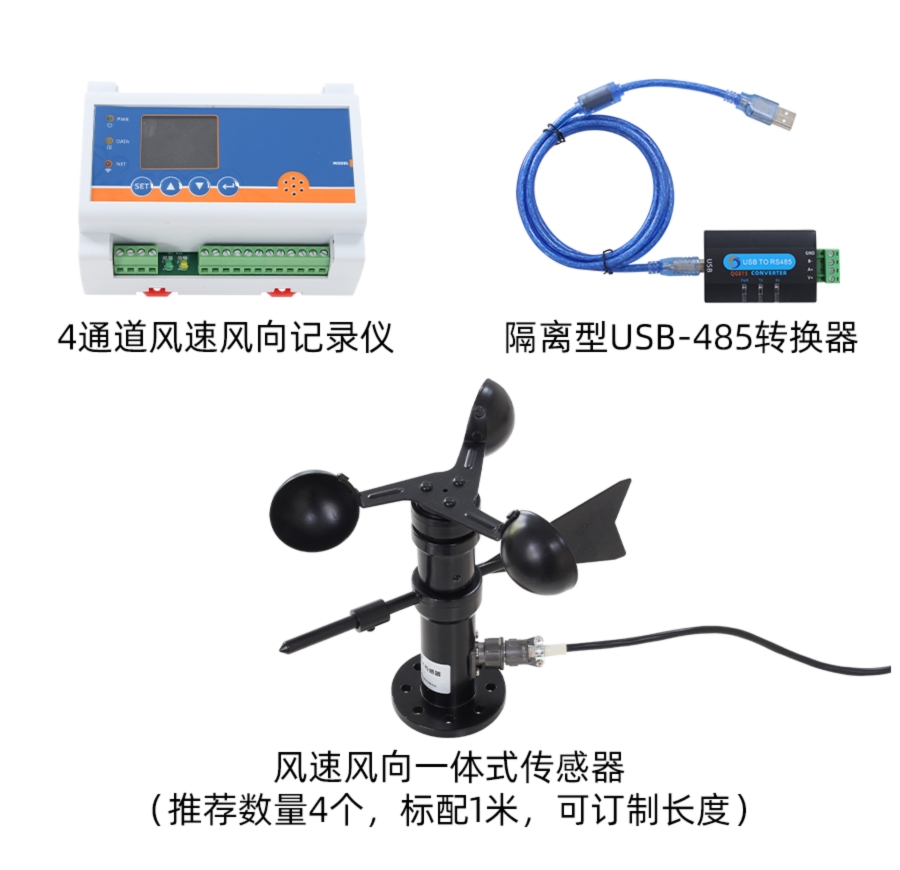

套件推荐

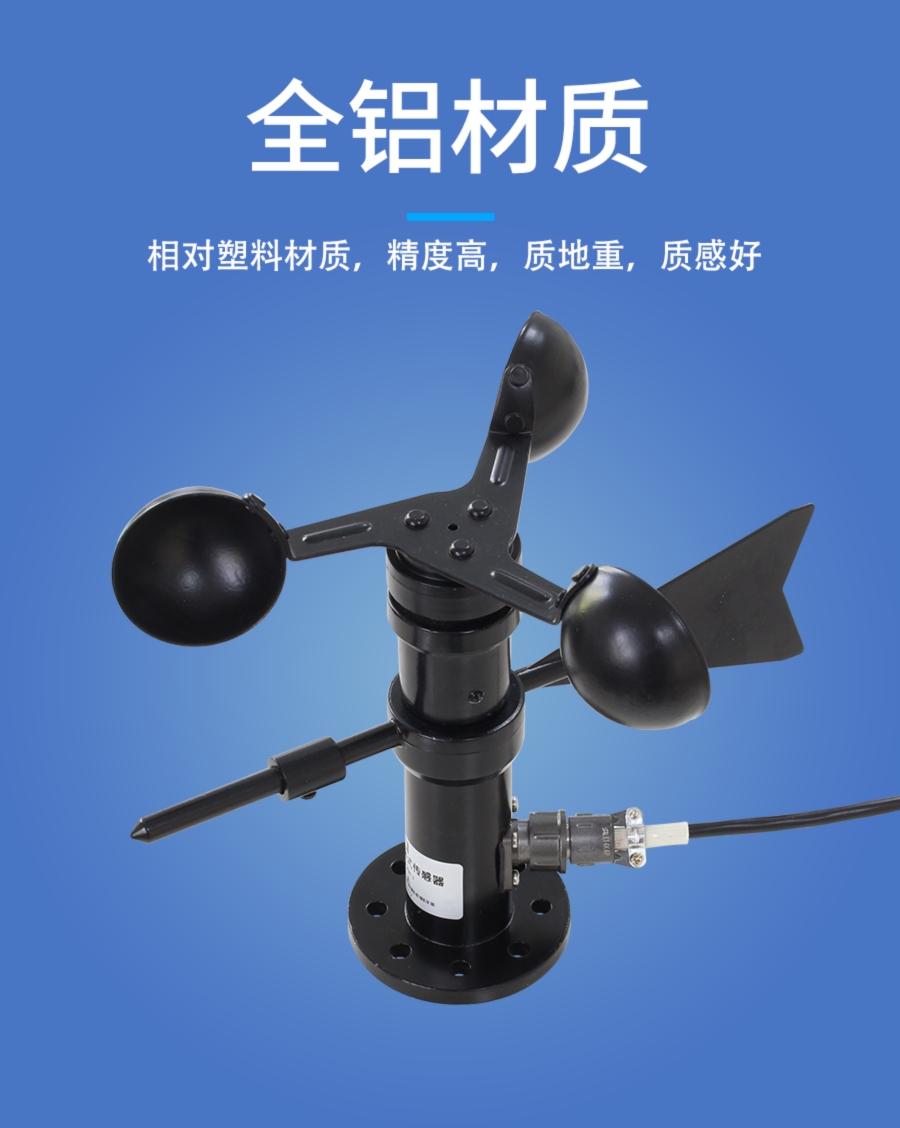

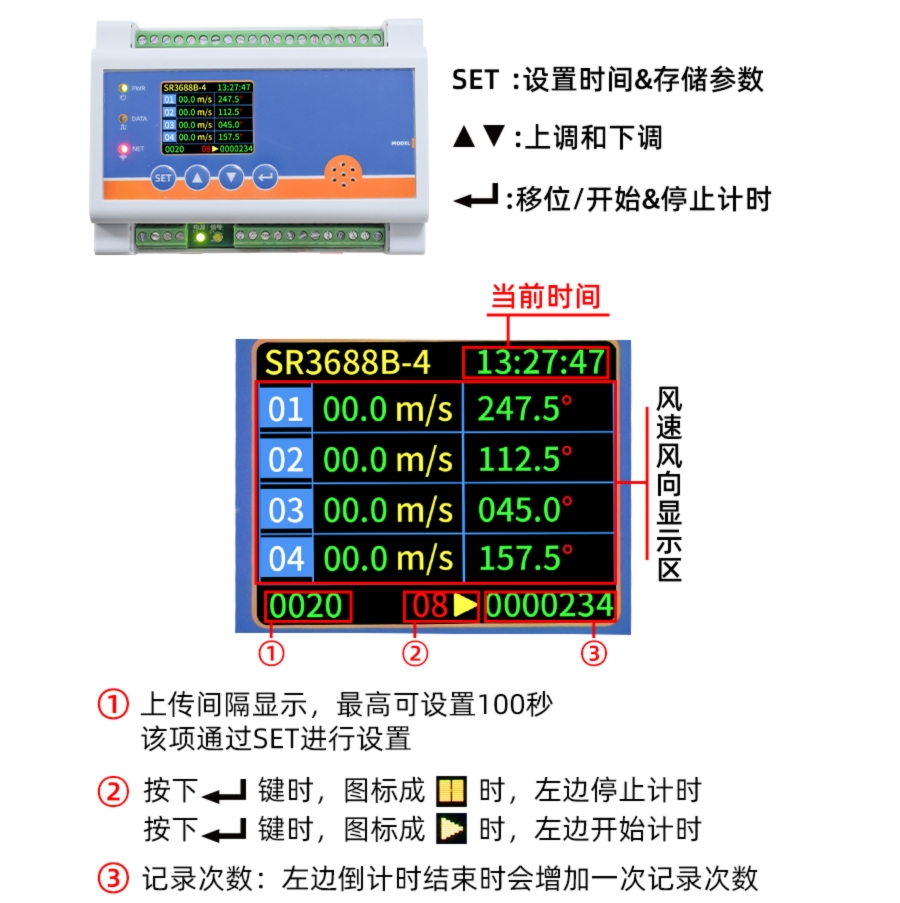

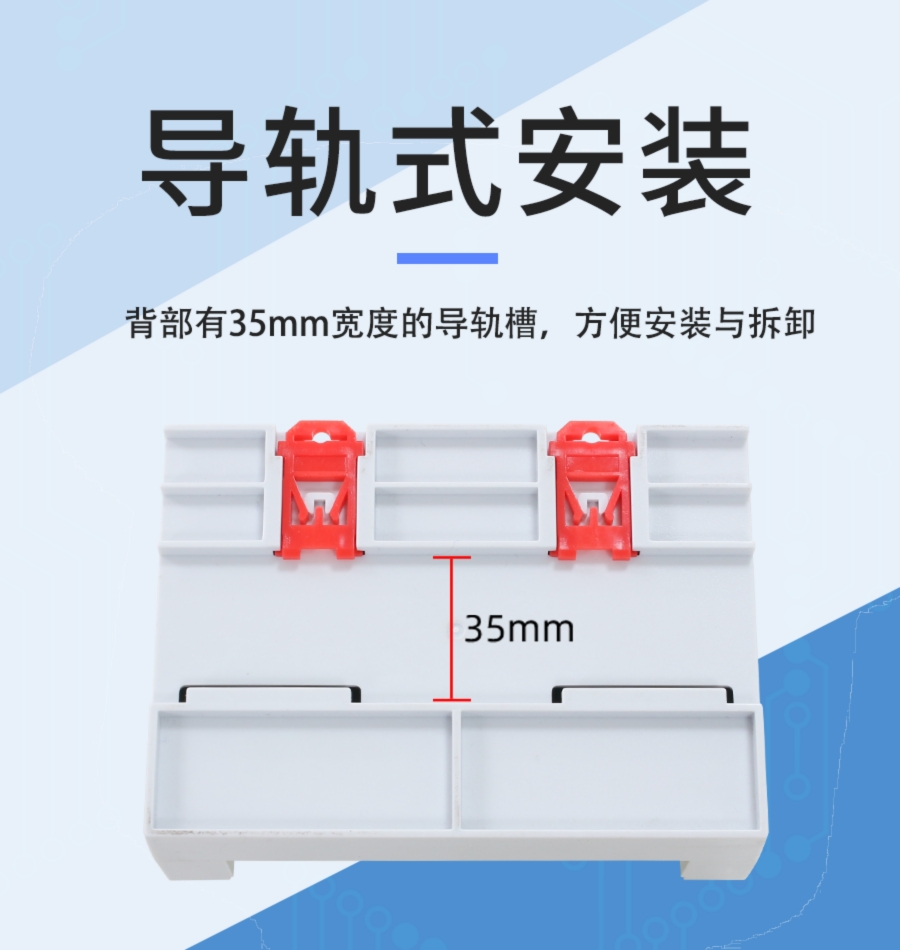

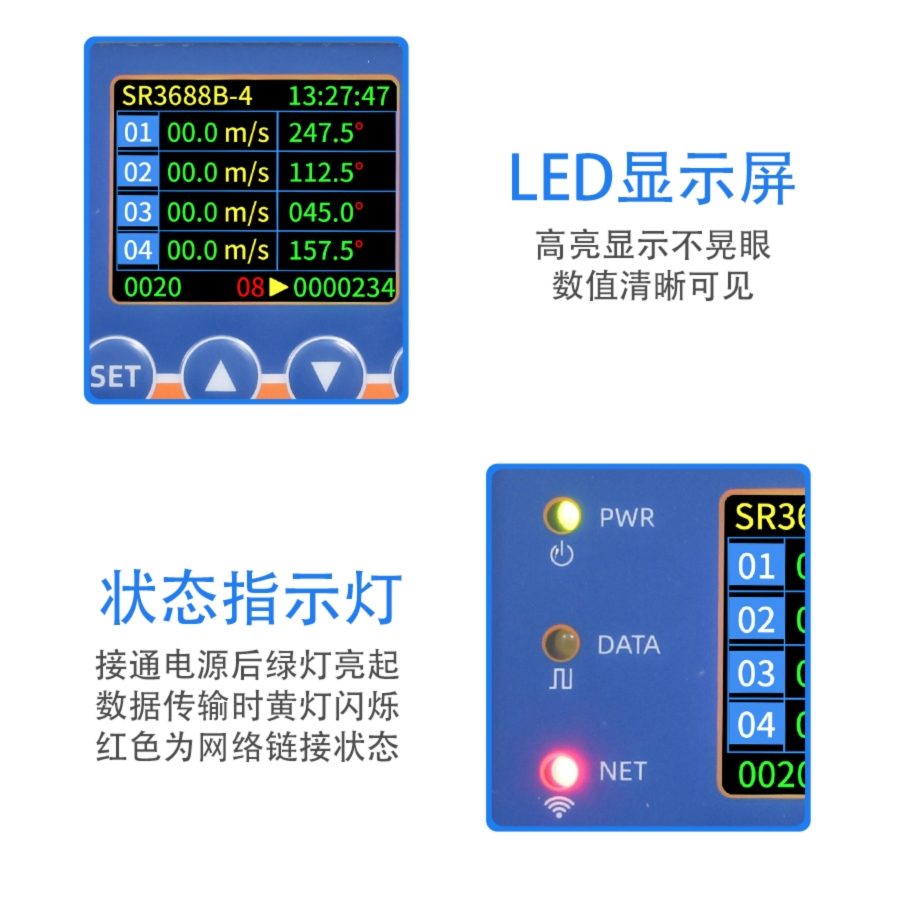

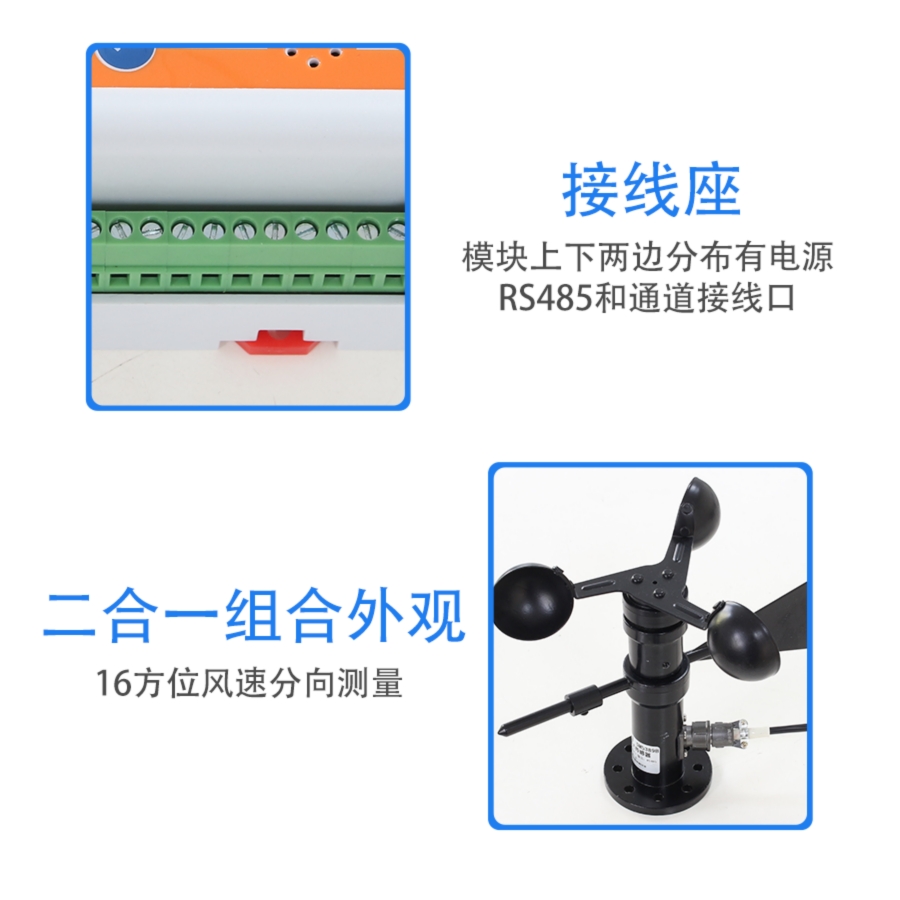

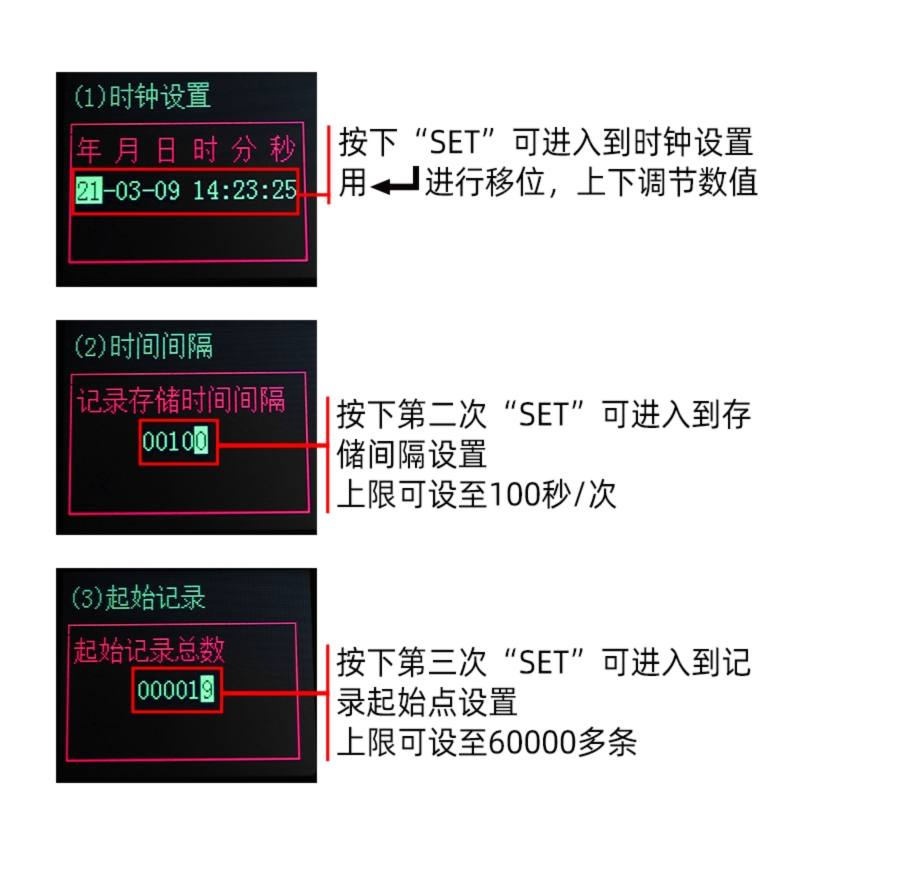

产品细节
产品特色
典型应用

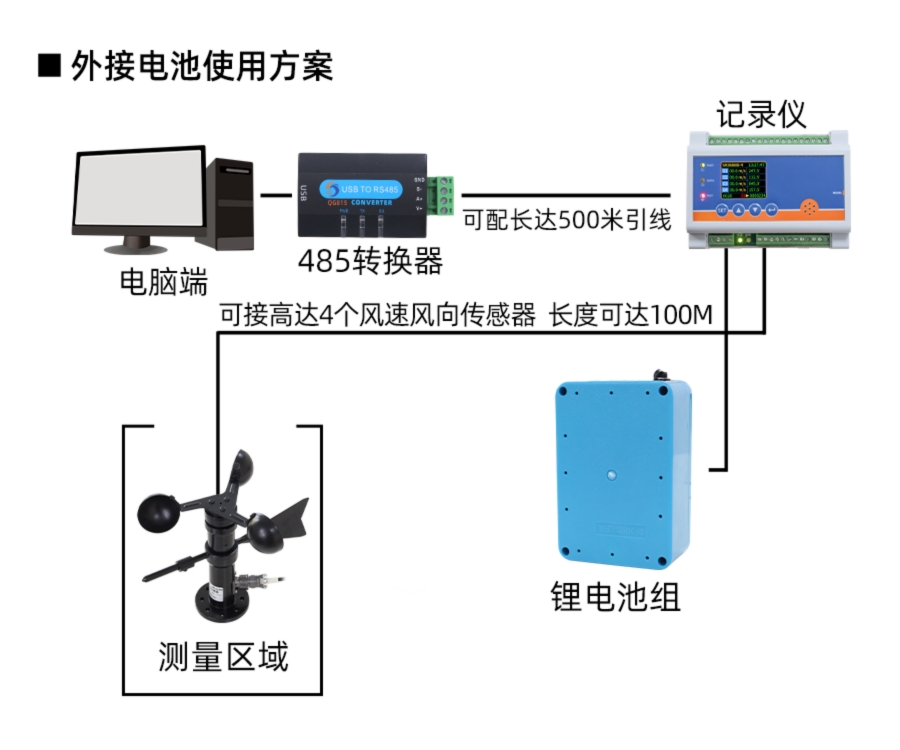

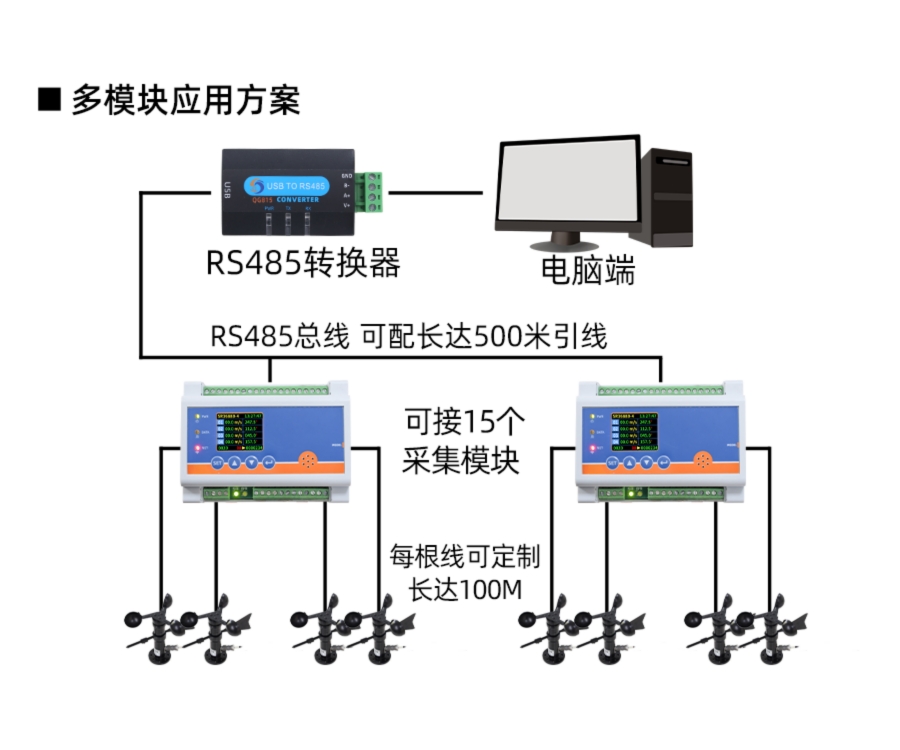

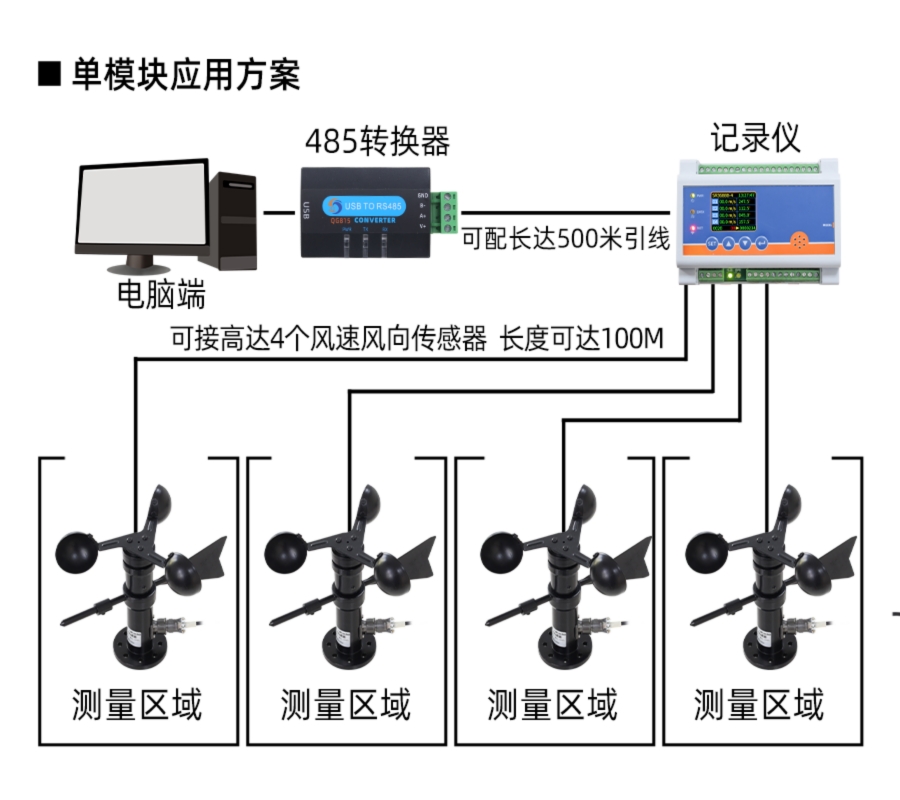

应用方案
发货清单

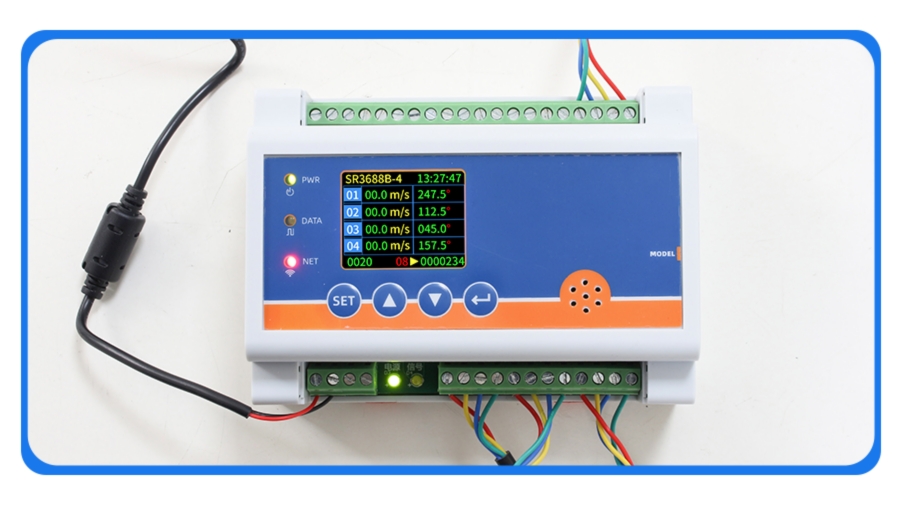

实物照片
RS485型:通讯协议
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 模块及非记录仪表:9600,8,n,1 或 记录仪:115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 04 44 09 。
地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
01 | 03 | 00 00 | 00 04 | 44 09 |
对于正确的问询帧,设备会响应数据:01 03 08 00 79 00 00 00 00 00 00 7D 10 ,响应格式:
地址 | 功能码 | 长度 | 数据1 | 数据2 | 数据3 | 数据4 | 数据5 |
数据6 | 数据... | 数据7 | 数据8 | 校验码 | 01 | 03 | 08 |
00 79 | 00 7A | 00 7B | 00 7C | 00 7D | 00 7E | ...... | ......00 79 |
00 79 | 7D 10 |
数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
2. 常用数据地址表
组态地址 | 寄存器地址 | 寄存器说明 | 数据类型 | 值范围 |
40001 | 00 00 | 1#风速寄存器 | 只读 | 0~65535 |
40002 | 00 01 | 2#风向寄存器 | 只读 | 0~65535 |
40003 | 00 02 | 3#风速寄存器 | 只读 | 0~65535 |
40004 | 00 03 | 4#风向寄存器 | 只读 | 0~65535 |
40005 | 00 04 | 5#风速寄存器 | 只读 | 0~65535 |
40006 | 00 05 | 6#风向寄存器 | 只读 | 0~65535 |
... | ... | ... | ... | ... |
40007 | 00 06 | 7#风速寄存器 | 只读 | 0~65535 |
40008 | 00 07 | 8#风向寄存器 | 只读 | 0~65535 |
40101 | 00 64 | 型号编码 | 读/写 | 0~65535 |
40102 | 00 65 | 测点总数 | 读/写 | 1~20 |
40103 | 00 66 | 设备地址 | 读/写 | 1~249 |
40104 | 00 67 | 波特率 | 读/写 | 0~6 |
40105 | 00 68 | 通讯模式 | 读/写 | 1~4 |
40106 | 00 69 | 协议类型 | 读/写 | 1~10 |
