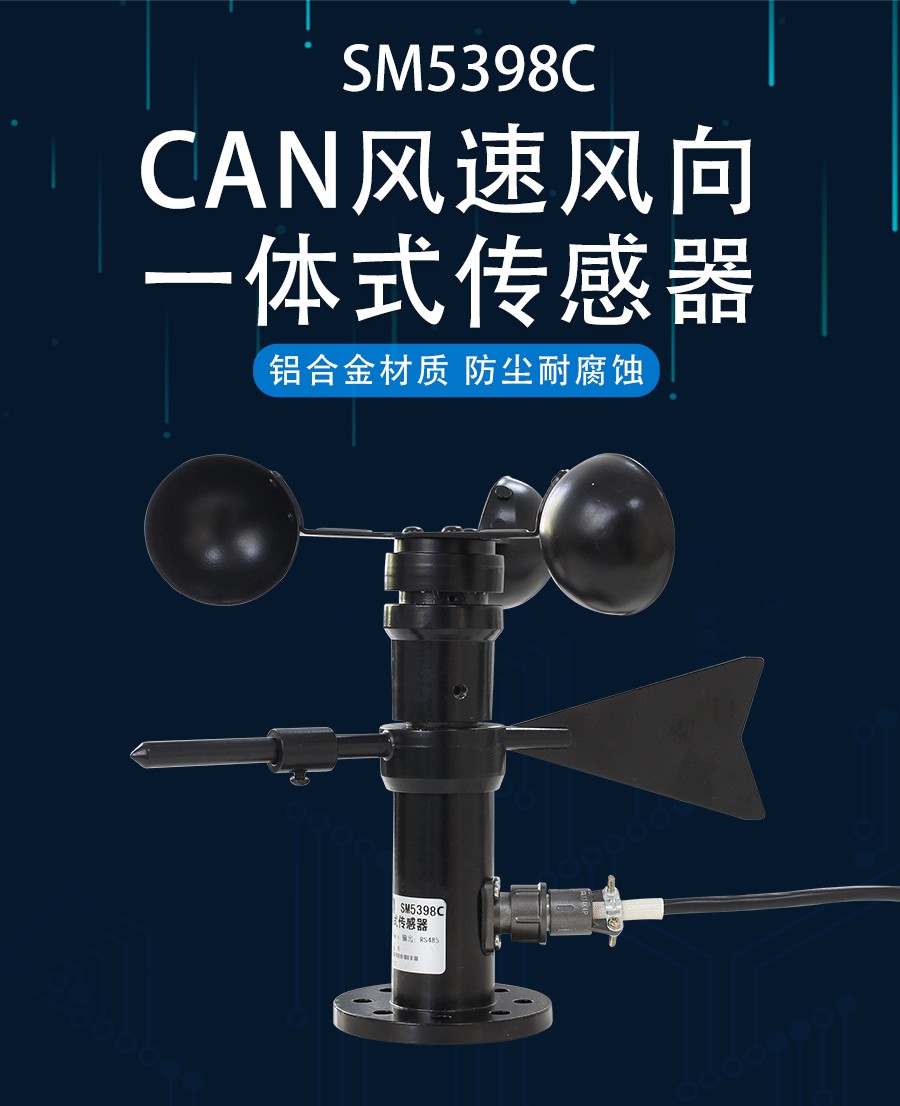

 [SM5398C]  CAN总线风速风向大气气压温湿度GPS定位一体式传感器工地工棚气象站户外


SM5398C SM5398C

技术参数

技术参数参数值
品牌SONBEST/搜博
风速量程0~30m/s
启动风速0.2m/s
风速测量精度±3%
外壳材质铝材

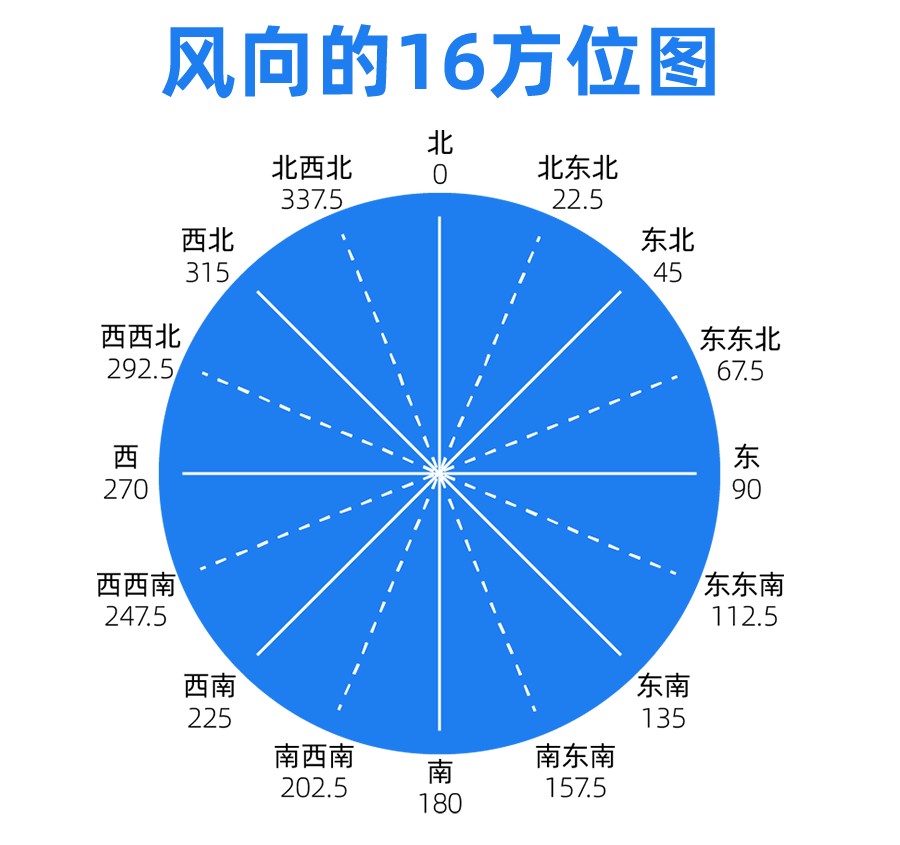

风向测量范围0~360
风向分辨率±22.5°
温度测量范围-30℃~85℃
温度测量精度±0.5℃ @25℃
湿度测量范围0~100%RH
湿度测量精度±3%RH @25℃
通讯接口RS485
默认波特率9600 8 n 1
供电电源DC12~24V 1A
运行环境温度-30~85℃
运行环境湿度5%RH~90%RH

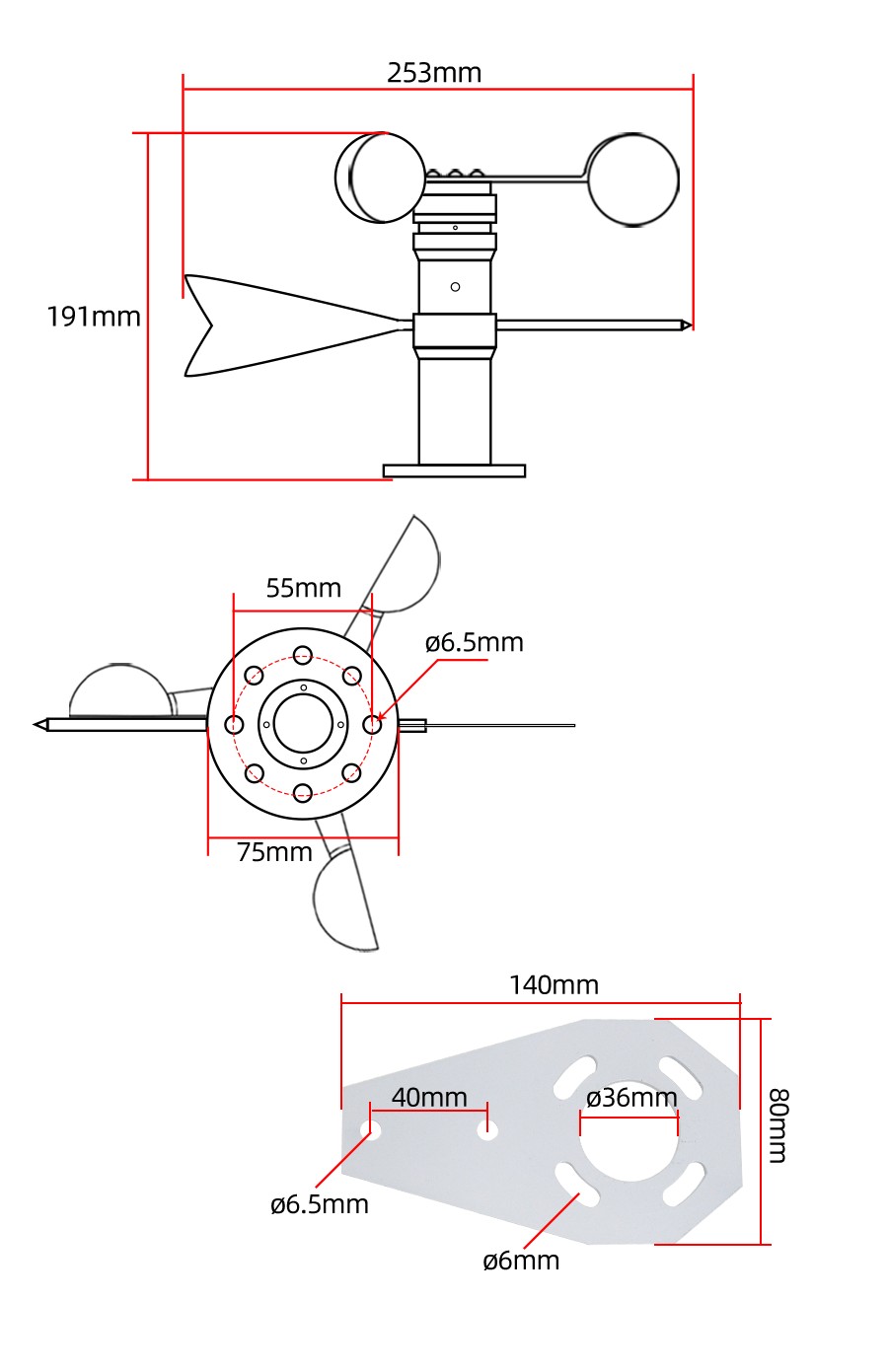

外形尺寸

SM5398C

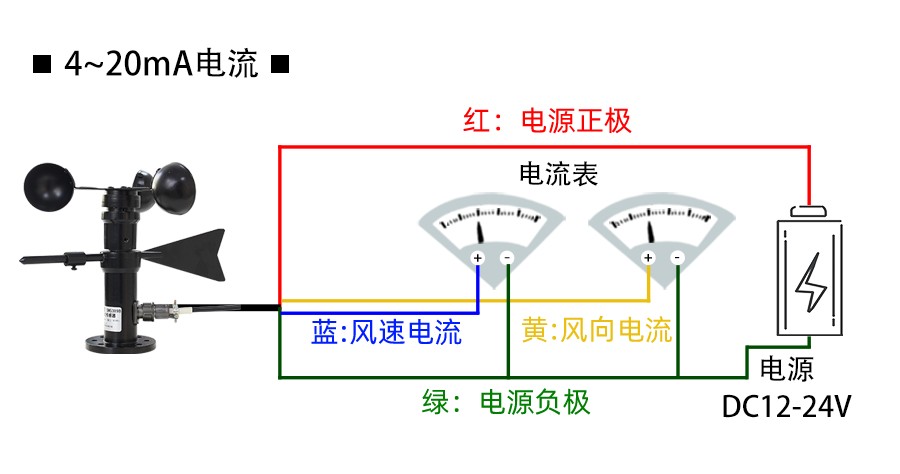

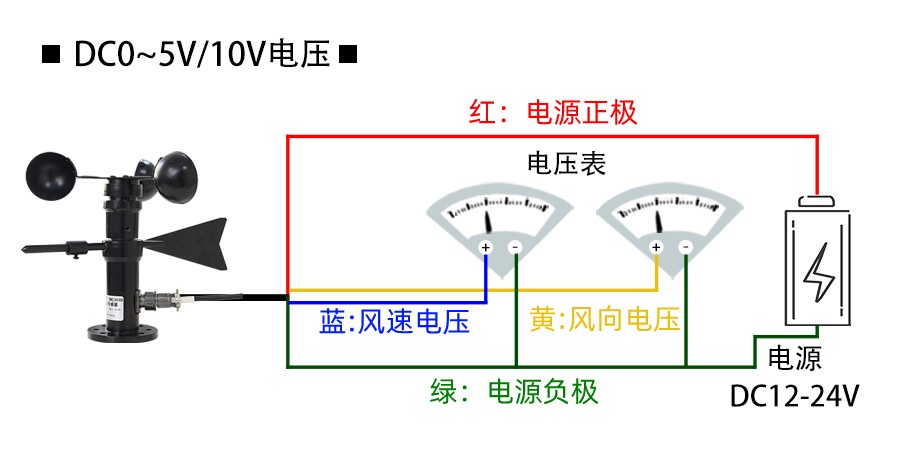

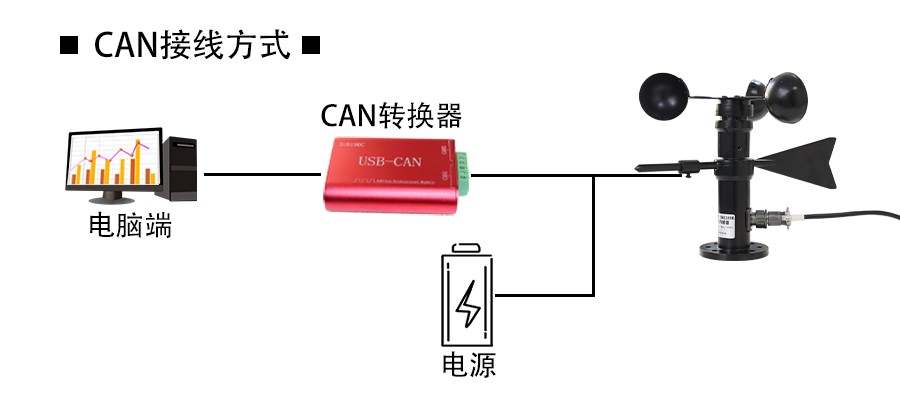

产品接线

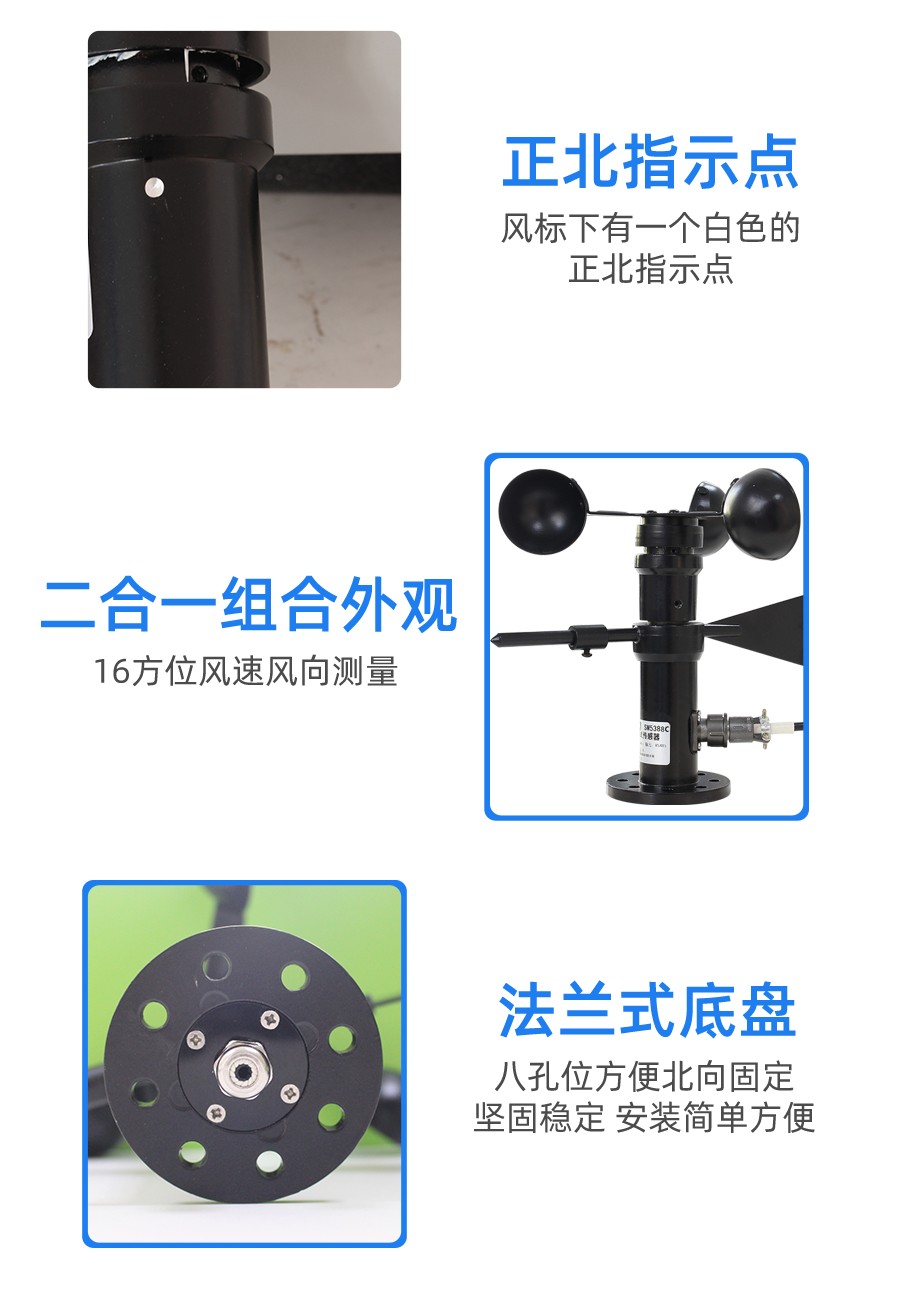

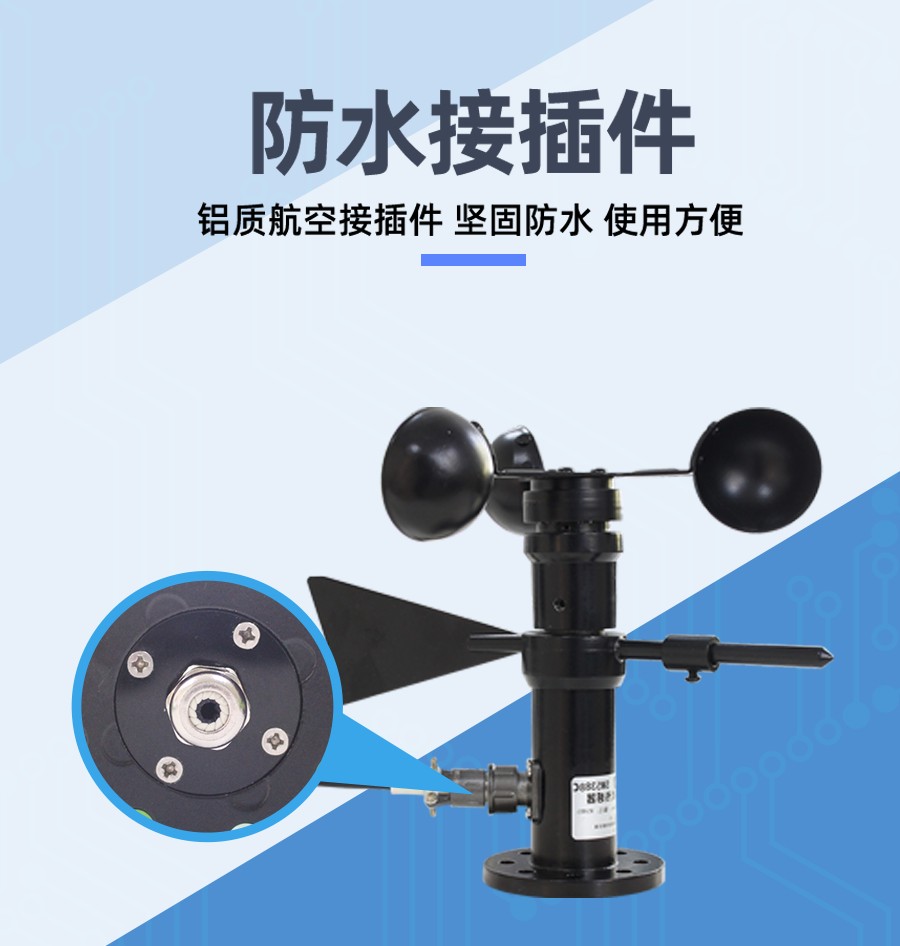

产品细节

SM5398C

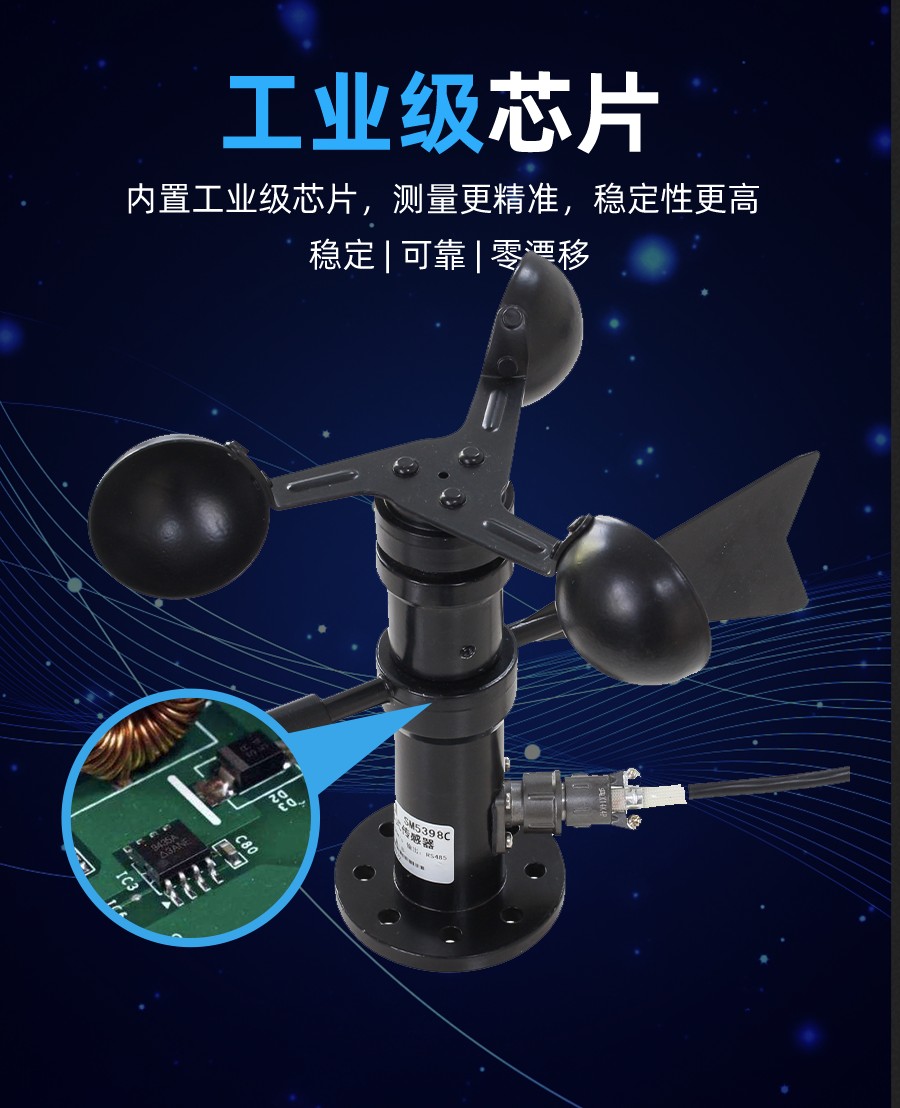

产品特色

SM5398C SM5398C SM5398C

典型应用

SM5398C

应用方案

SM5398C SM5398C SM5398C SM5398C

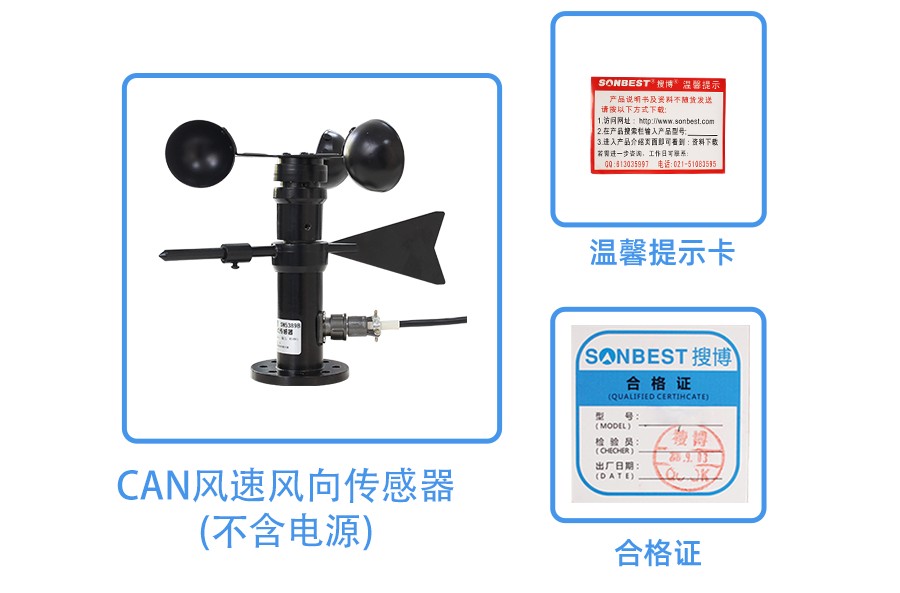

发货清单

SM5398C

实物照片

SM5398C SM5398C

RS485型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 模块及非记录仪表:9600,8,n,1 或 记录仪:115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 04 44 09 。
地址功能码起始地址 数据长度 校验码
010300 0000 0444 09
    对于正确的问询帧,设备会响应数据:01 03 08 00 7C 00 00 00 00 00 00 28 10 ,响应格式:
地址功能码长度数据1数据2数据3数据4校验码
0103 0800 7900 7A00 7B00 7C 28 10
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
    当值为负数时,数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值,前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=(62999-65535)/100=-25.36。
2. 常用数据地址表
组态地址寄存器地址寄存器说明数据类型值范围
4000100 001#风速寄存器只读0~65535
4000200 012#风向寄存器只读0~65535
4000300 023#温度寄存器只读0~65535
4000400 034#湿度寄存器只读0~65535
4010100 64型号编码读/写0~65535
4010200 65测点总数读/写1~20
4010300 66设备地址读/写1~249
4010400 67波特率读/写0~6
4010500 68通讯模式读/写1~4
4010600 69协议类型读/写1~10
