产品中心

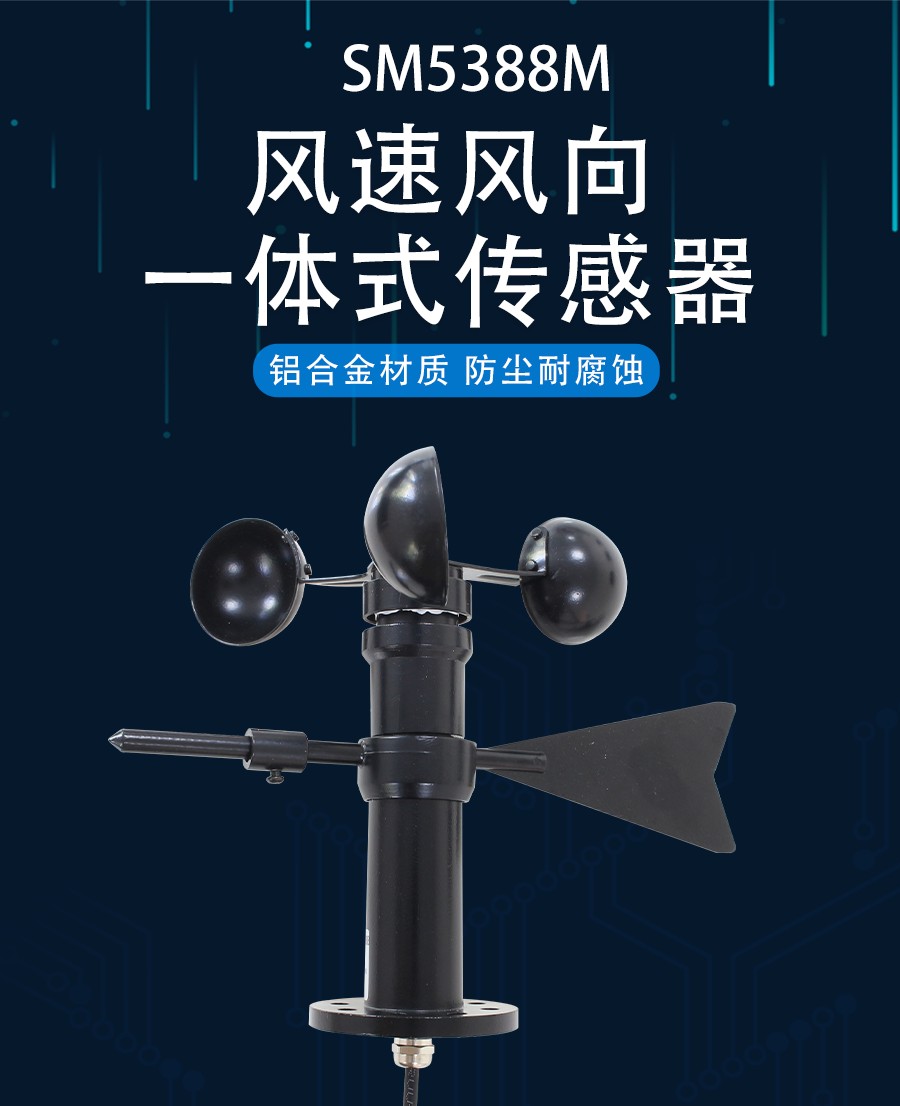

 [SM5388M]  户外铝制风速风向一体式传感器


SM5388M SM5388M SM5388M

技术参数

技术参数参数值
品牌SONBEST/搜博
风速量程0~30m/s
启动风速0.2m/s
风速测量精度±3%
外壳材质铝材
风向测量范围0~360
风向分辨率±22.5°
输出信号DC4~20mA
供电电源DC12~24V 1A
运行环境温度-30~85℃

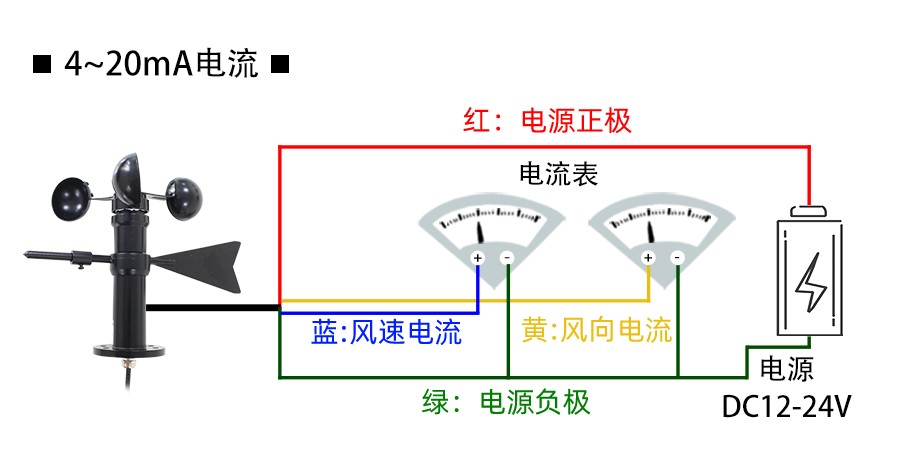

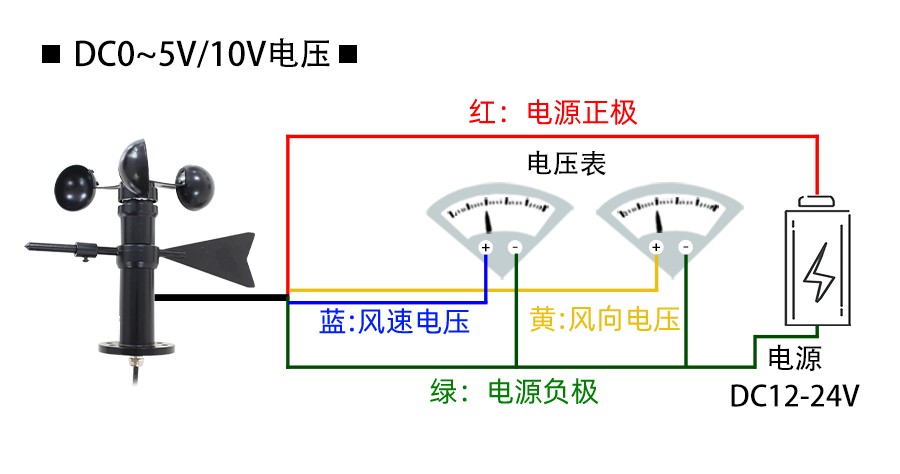

产品接线

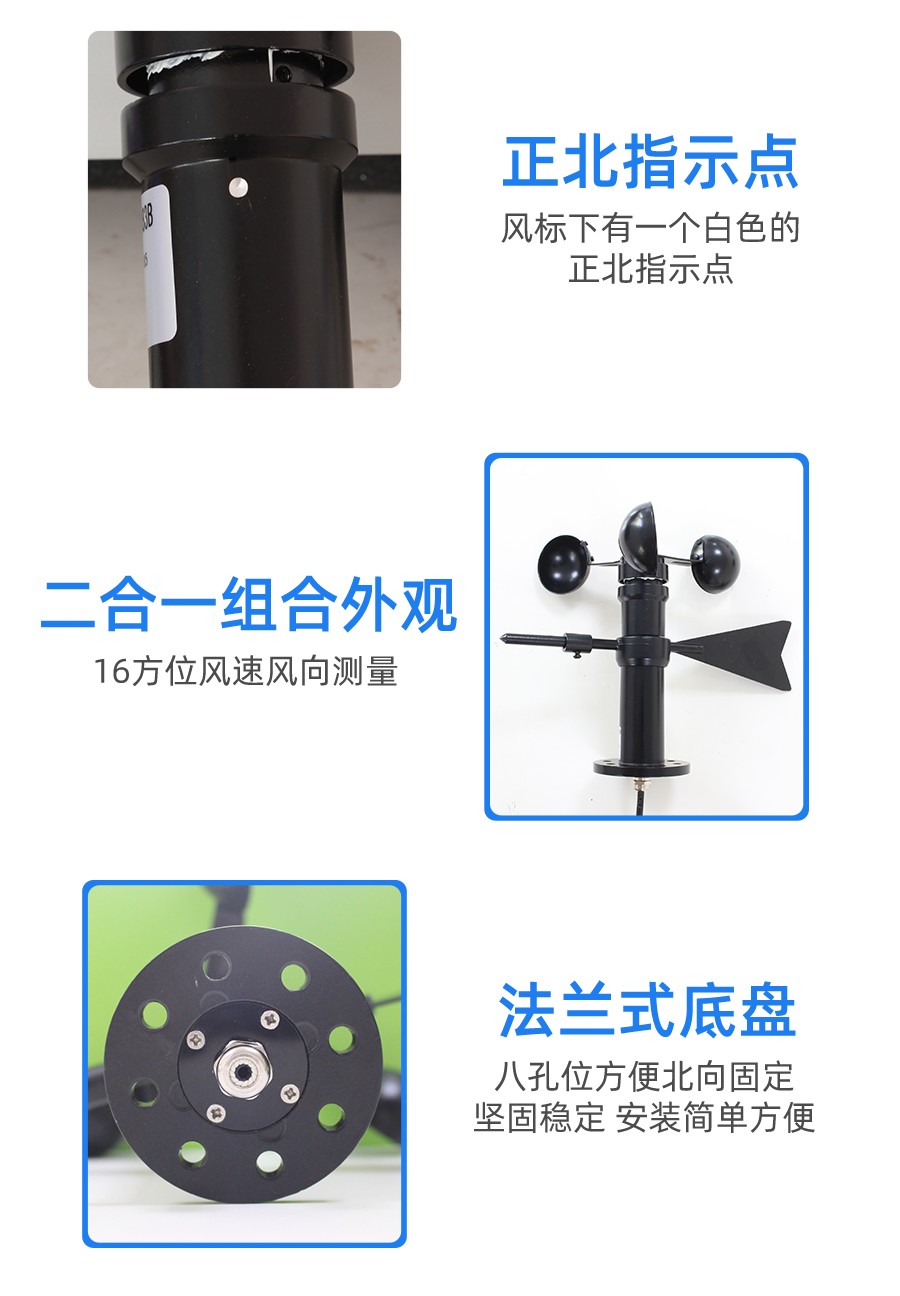

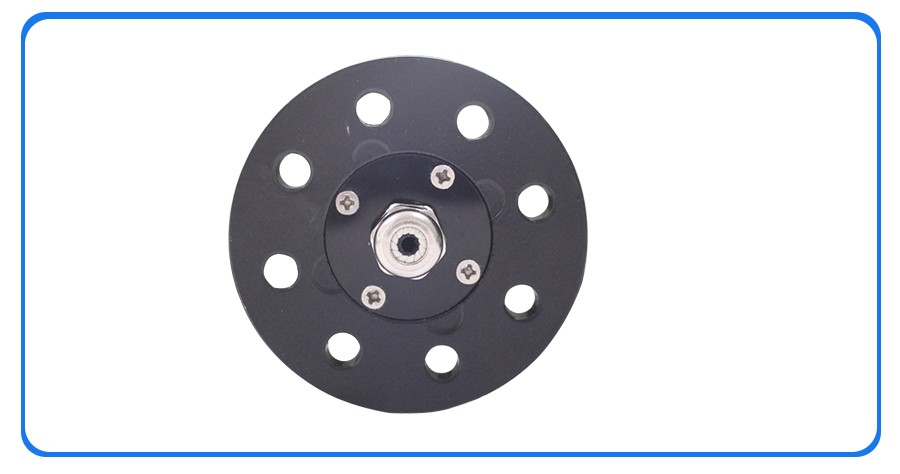

产品细节

SM5388M

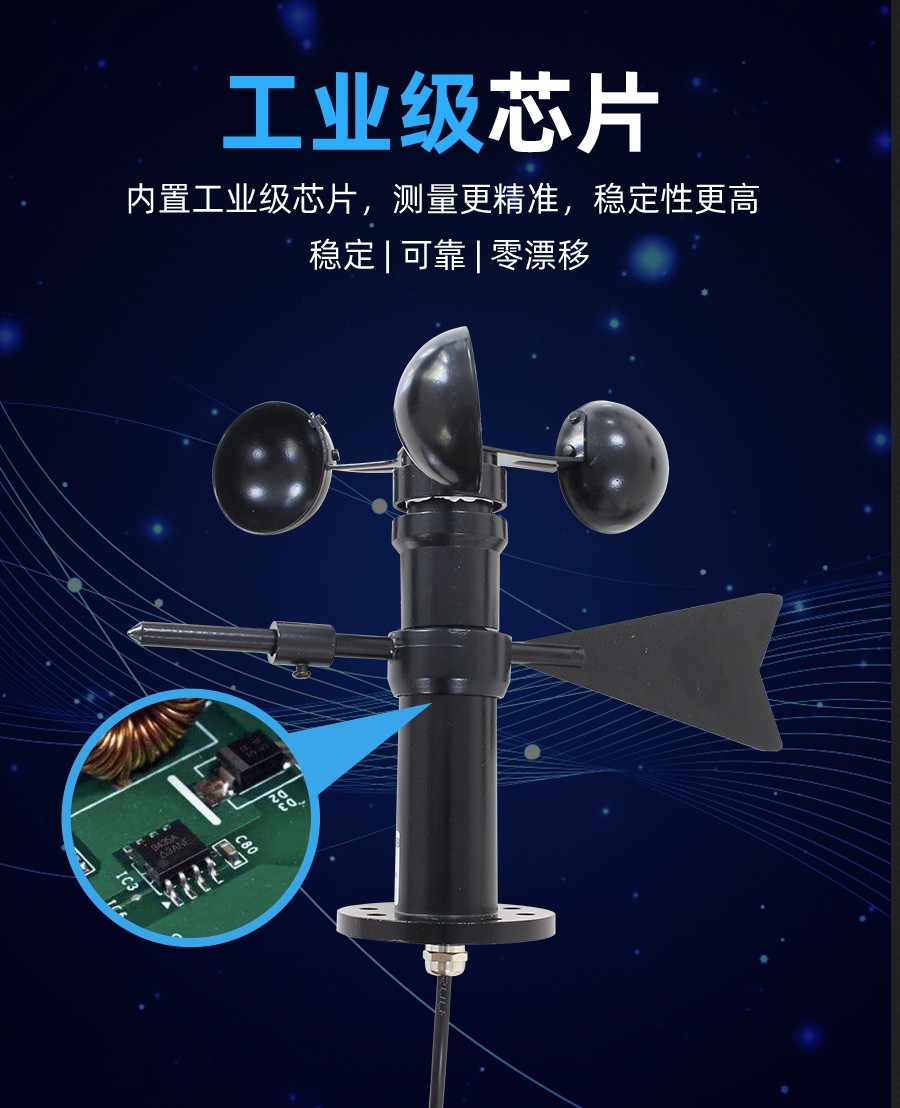

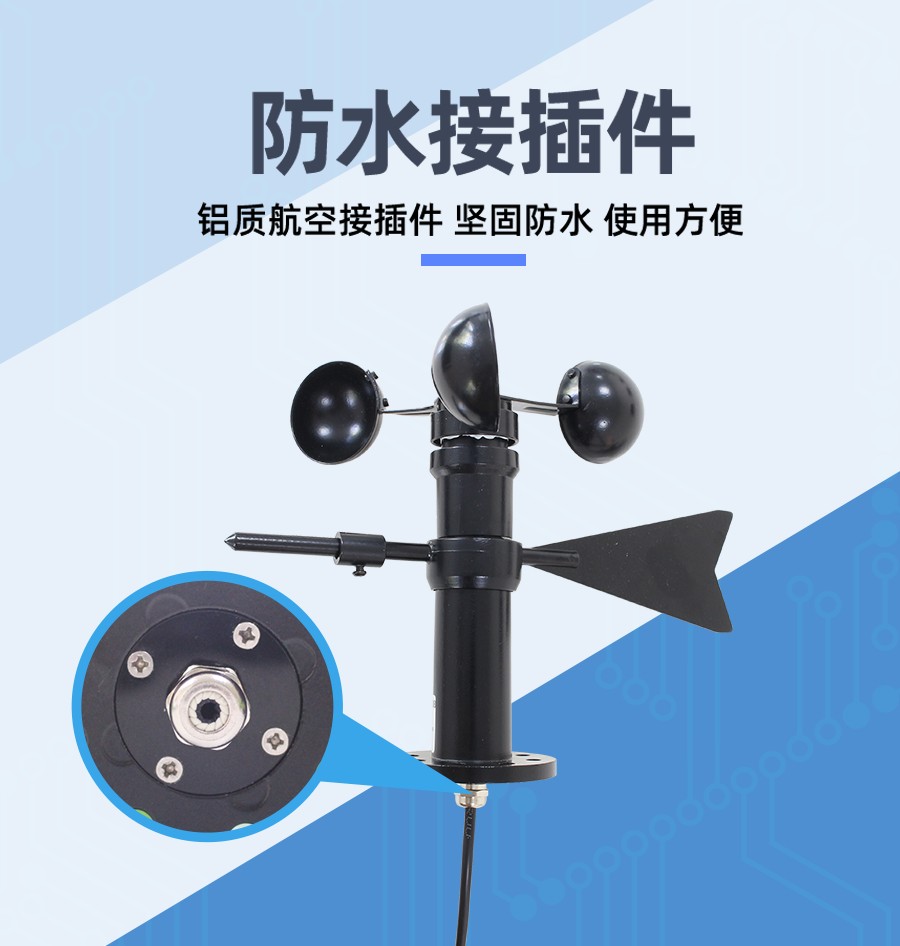

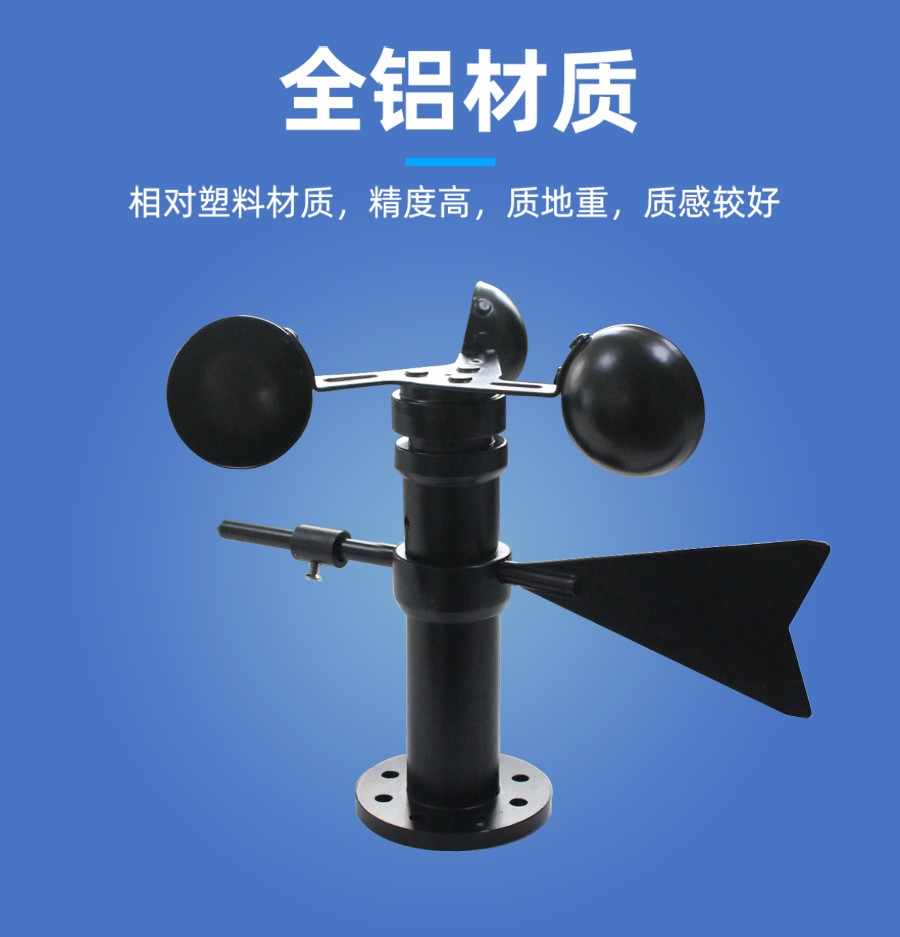

产品特色

SM5388M SM5388M SM5388M

典型应用

SM5388M

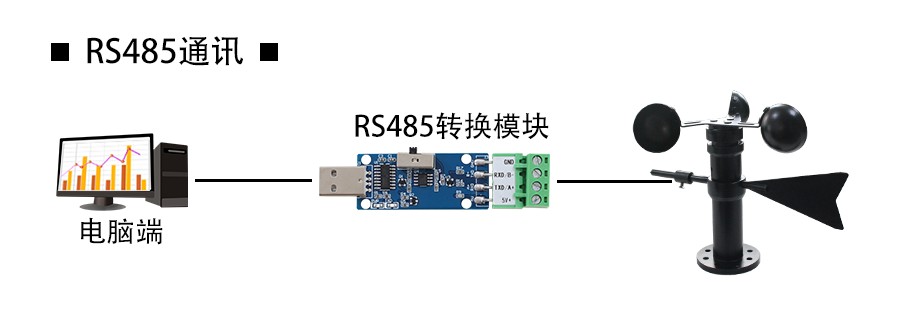

应用方案

SM5388M SM5388M SM5388M SM5388M

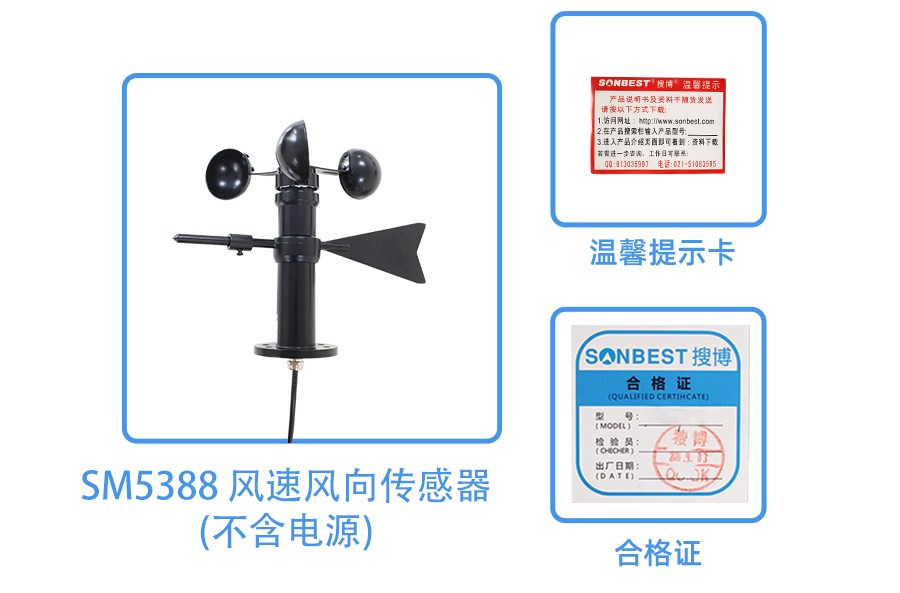

发货清单

SM5388M

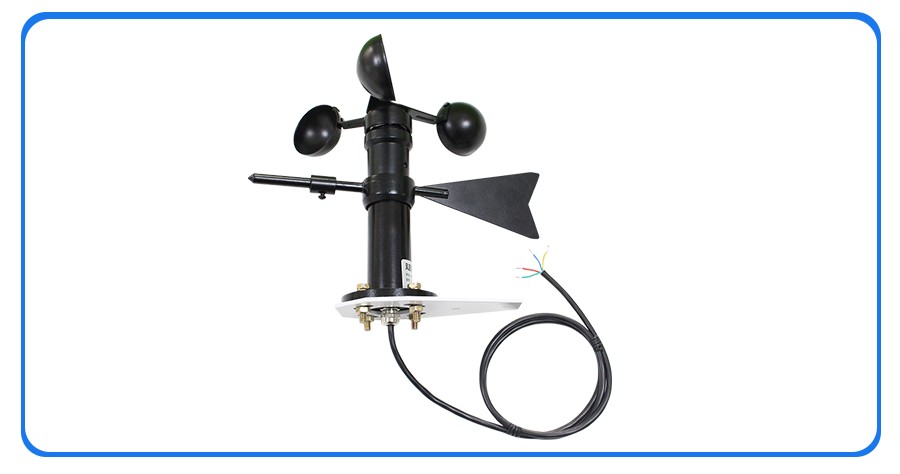

实物照片

SM5388M SM5388M

电流:风速与电流计算

  例设量程为0~30m/s,模拟量输出为4~20mA电流信号时,风速与电流的计算关系如公式所示:C=(30-0)*(X-4)÷(20-4)+0,其中30为风速量程上限,0为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的风速值,常用数值列表如下:
电流 X(mA)风速值 C(m/s)计算过程
40.0(30-0)*(4-4)÷(20-4)+0
51.9(30-0)*(5-4)÷(20-4)+0
63.8(30-0)*(6-4)÷(20-4)+0
75.6(30-0)*(7-4)÷(20-4)+0
87.5(30-0)*(8-4)÷(20-4)+0
99.4(30-0)*(9-4)÷(20-4)+0
1011.3(30-0)*(10-4)÷(20-4)+0
1113.1(30-0)*(11-4)÷(20-4)+0
1215.0(30-0)*(12-4)÷(20-4)+0
1316.9(30-0)*(13-4)÷(20-4)+0
1418.8(30-0)*(14-4)÷(20-4)+0
1520.6(30-0)*(15-4)÷(20-4)+0
1622.5(30-0)*(16-4)÷(20-4)+0
1724.4(30-0)*(17-4)÷(20-4)+0
1826.3(30-0)*(18-4)÷(20-4)+0
1928.1(30-0)*(19-4)÷(20-4)+0
2030.0(30-0)*(20-4)÷(20-4)+0
    如表所示,当测量值8mA时,当前风速为7.5m/s。

电流:风向与电流计算

  例设量程为0~360°,模拟量输出为4~20mA电流信号时,风向与电流的计算关系如公式所示:C=(360-0)*(X-4)÷(20-4)+0,其中360为风向量程上限,0为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的风向值,常用数值列表如下:
电流 X(mA)风向值 C(°)计算过程
40.0(360-0)*(4-4)÷(20-4)+0
522.5(360-0)*(5-4)÷(20-4)+0
645.0(360-0)*(6-4)÷(20-4)+0
767.5(360-0)*(7-4)÷(20-4)+0
890.0(360-0)*(8-4)÷(20-4)+0
9112.5(360-0)*(9-4)÷(20-4)+0
10135.0(360-0)*(10-4)÷(20-4)+0
11157.5(360-0)*(11-4)÷(20-4)+0
12180.0(360-0)*(12-4)÷(20-4)+0
13202.5(360-0)*(13-4)÷(20-4)+0
14225.0(360-0)*(14-4)÷(20-4)+0
15247.5(360-0)*(15-4)÷(20-4)+0
16270.0(360-0)*(16-4)÷(20-4)+0
17292.5(360-0)*(17-4)÷(20-4)+0
18315.0(360-0)*(18-4)÷(20-4)+0
19337.5(360-0)*(19-4)÷(20-4)+0
20360.0(360-0)*(20-4)÷(20-4)+0
    如表所示,当测量值8mA时,当前风向为90°。
