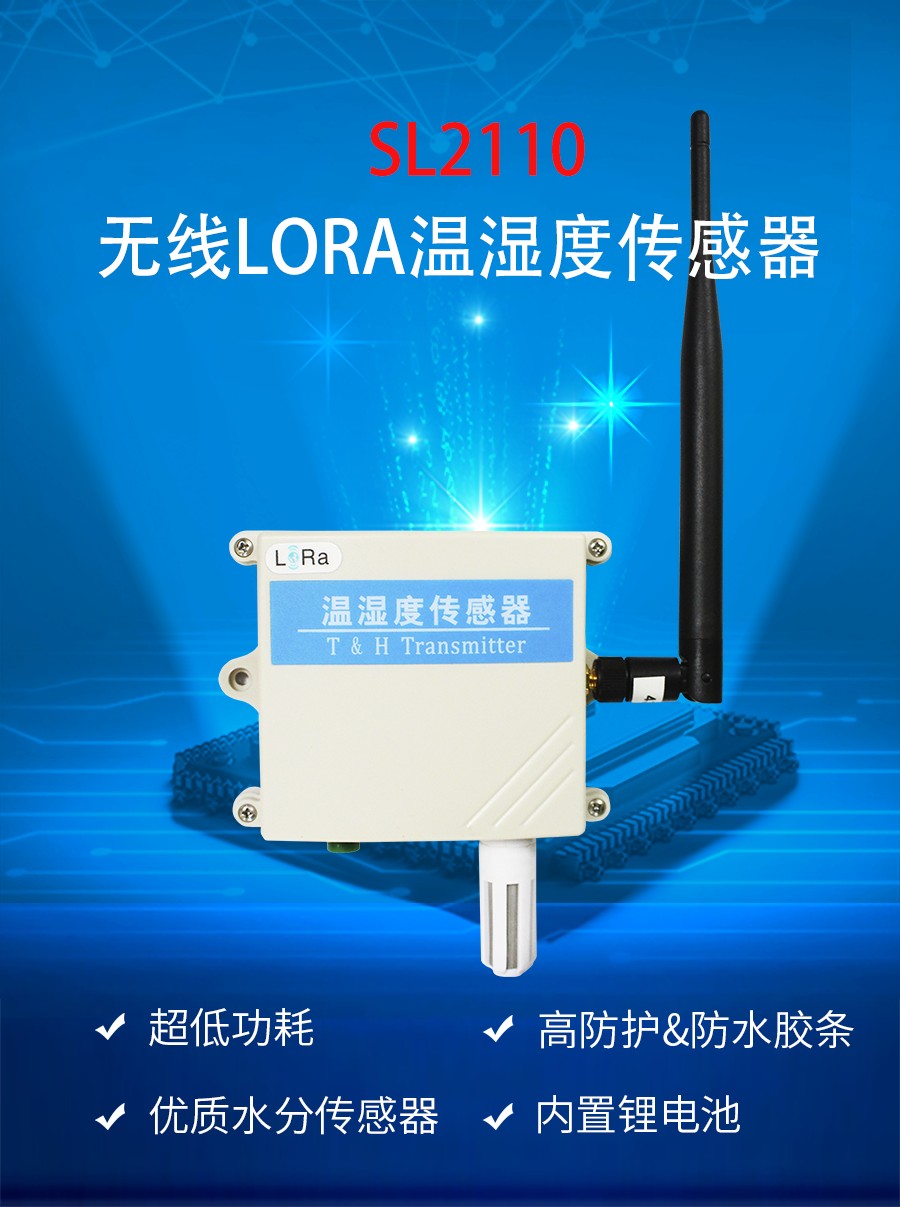

 [SL2110]  无线LORa温湿度传感器

SL2110 SL2110 SL2110

技术参数

技术参数参数值
品牌SONBEST/搜博
温度测量范围-30℃~85℃
温度测量精度±0.5℃ @25℃
湿度测量范围0~100%RH
湿度测量精度±3%RH @25℃
最大发射功率18dBm
工作频率420-435MHz 默认420MHz
发射功率最大20dB

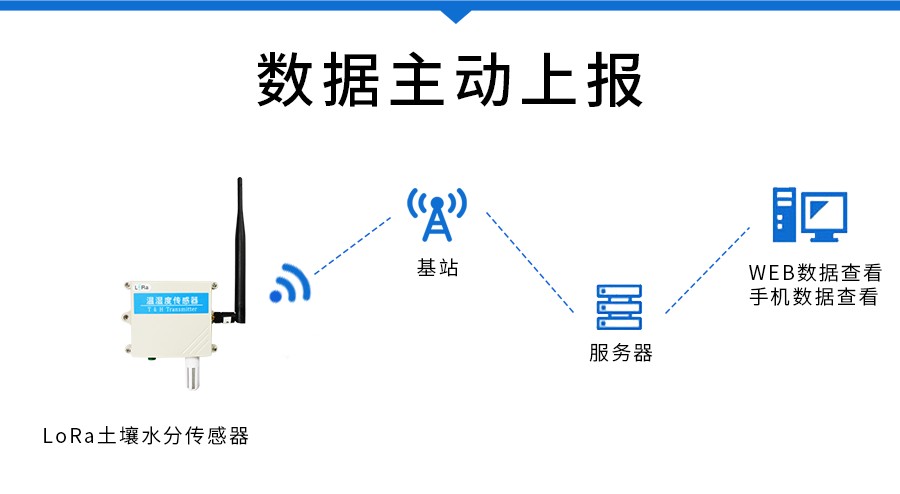

工作模式查询模式 主动上传模式可切换
通讯协议MODBUS-RTU协议

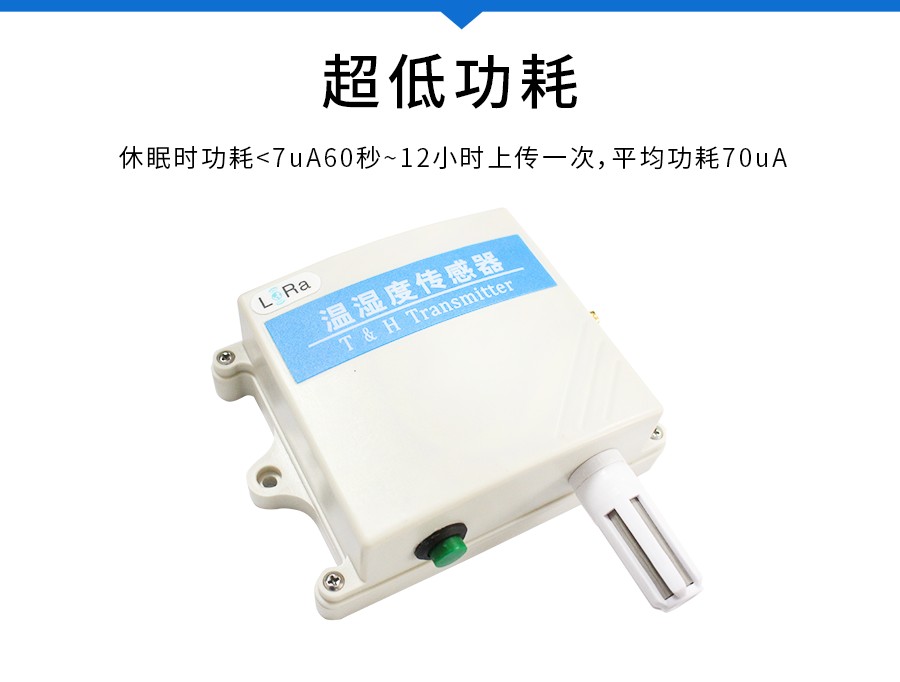

休眠电流<7uA
最大电流<120mA
休眠时间间隔1-36000秒

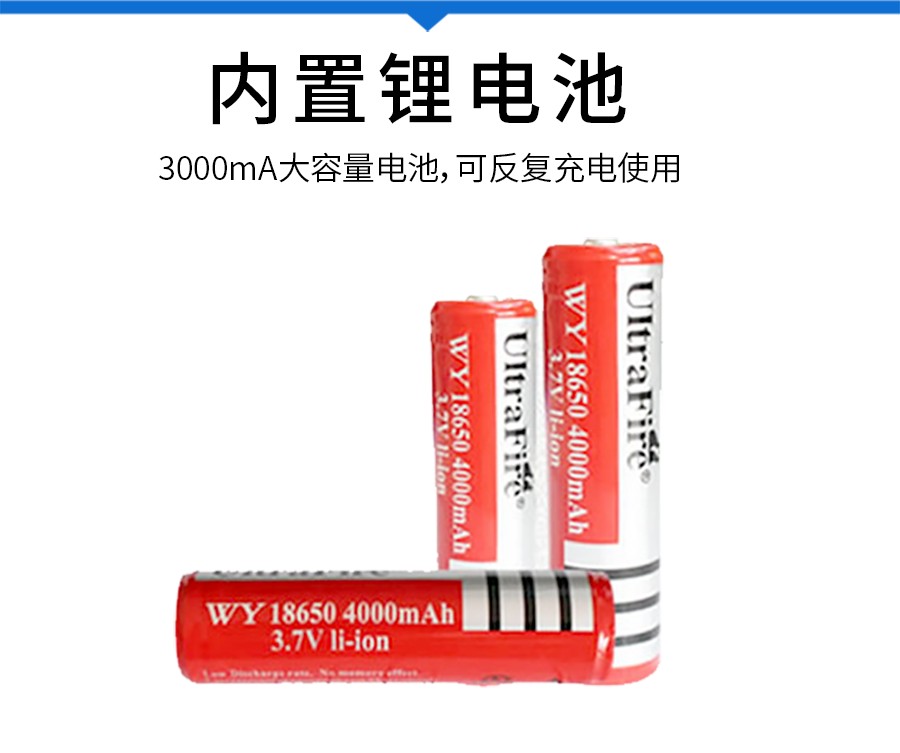

供电电源内置锂电池
待机时长2-5年(每30分钟采集一次)
供电电源DC3.7V锂电池
运行环境温度-30~85℃
运行环境湿度5%RH~90%RH

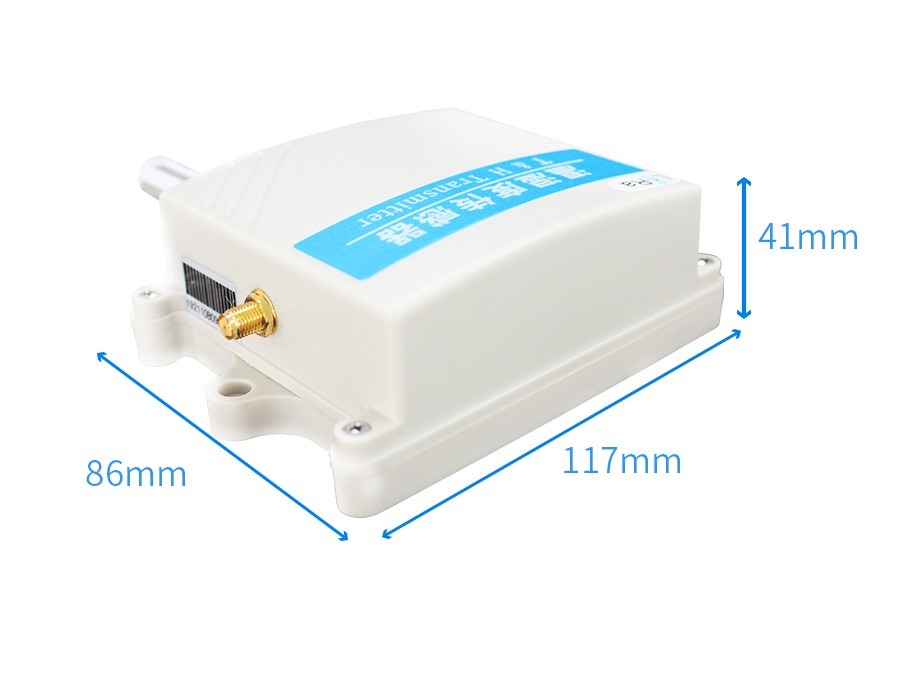

外形尺寸

SL2110

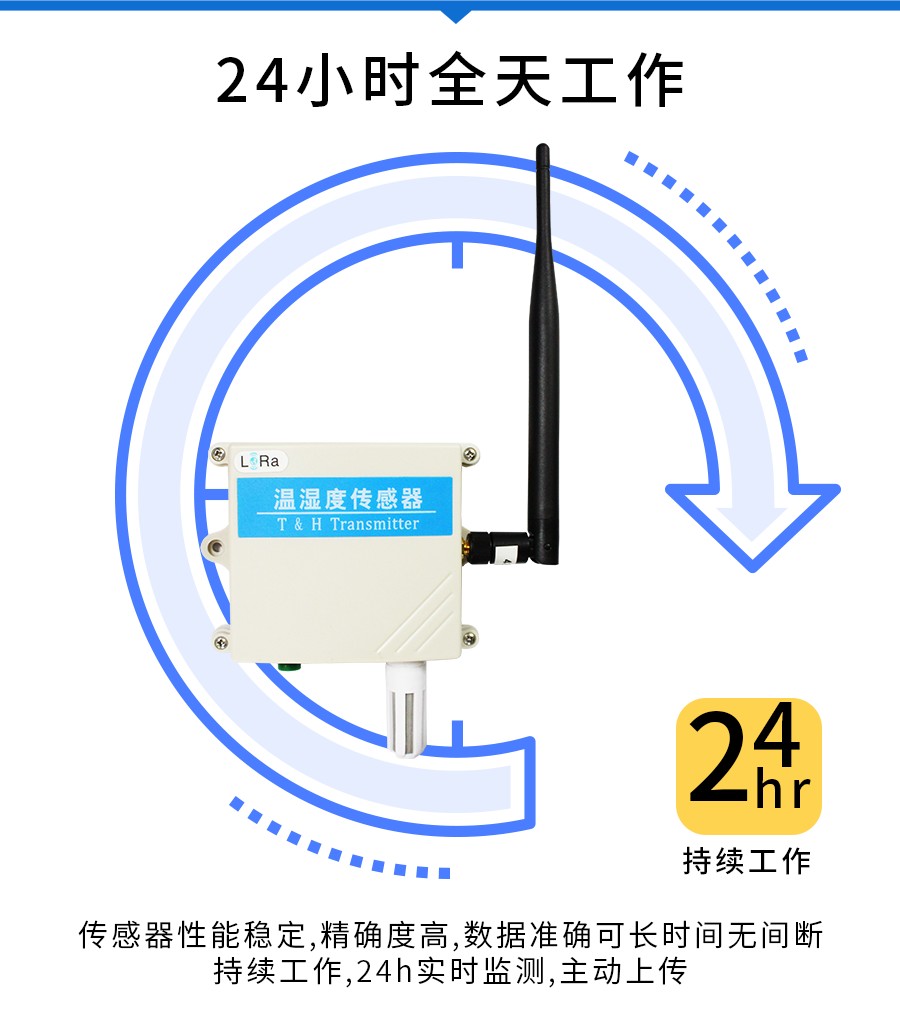

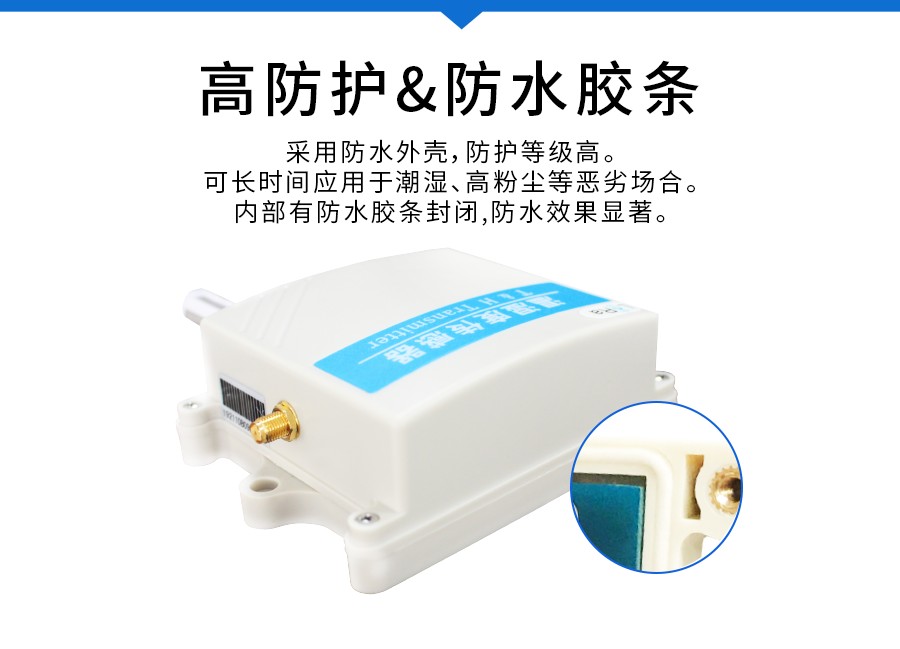

产品特色

SL2110 SL2110 SL2110 SL2110 SL2110 SL2110 SL2110 SL2110 SL2110 SL2110

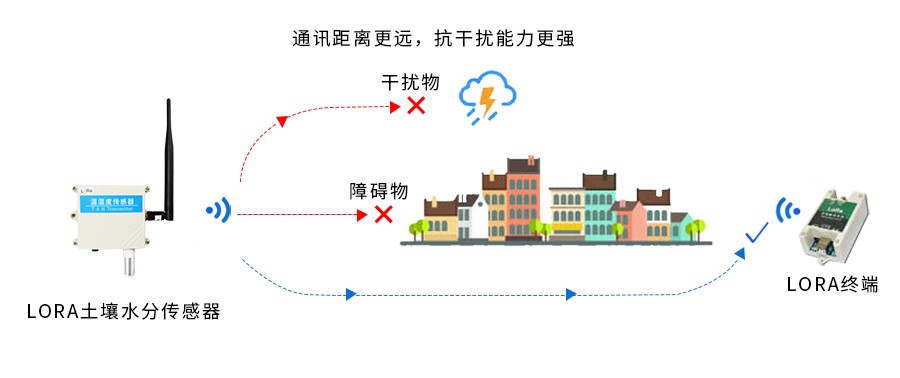

典型应用

SL2110

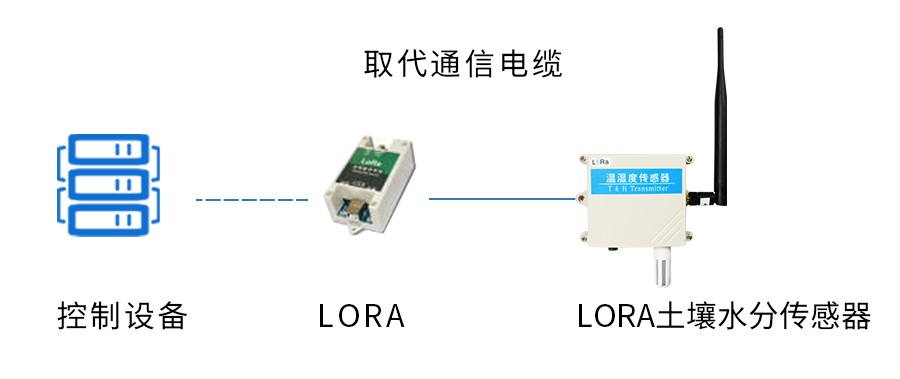

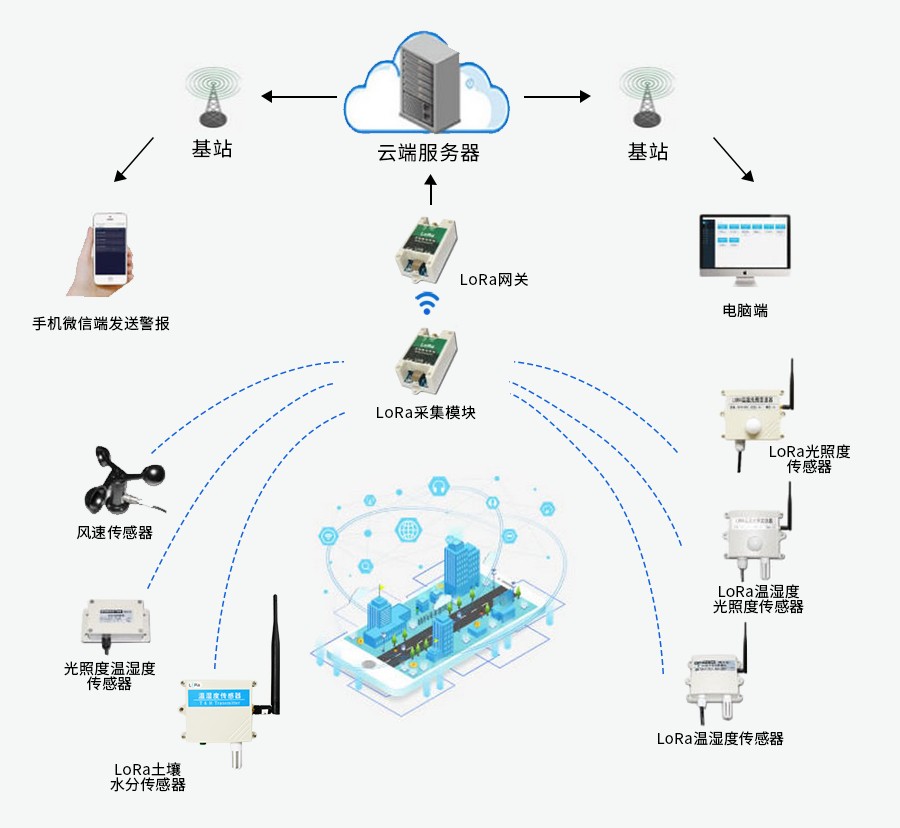

应用方案

SL2110

实物照片

SL2110

通讯协议

    由于设备仅有LORA无线通讯方式,用户通过无线透传的LORA透传模块方可对本通讯协议所涉及的参数进行读取与修改。产品使用MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 9600,8,n,1,由于LORA传感器无法直接修改LORA参数,一般按标配参数(434MHz载波频率,即信道24)发货,若需要修改信道、信号带宽、扩频因子等参数,需订货时说明。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备2个数据,上位机发送命令:01 03 00 00 00 02 C4 0B 。
地址功能码起始地址数据长度校验码
010300 0000 02C4 0B
    对于正确的问询帧,设备会响应数据:01 03 04 00 79 00 7A AA 09 ,响应格式:
设备地址功能码数据长度数据1数据2校验码
0103 0400 7900 7A AA 09
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
    当值为负数时,数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值,前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=(62999-65535)/100=-25.36。
2. 数据地址表
组态地址寄存器地址寄存器说明数据类型值范围
4000100 00温度寄存器只读0~65535
4000200 01湿度寄存器只读0~65535
4010100 64型号编码读/写0~65535
4010200 65测点总数读/写1~20
4010300 66设备地址读/写1~249
4010400 67波特率读/写0~6
4010500 68通讯模式读/写1~4
4010600 69协议类型读/写1~10
4010700 6A时间间隔读/写0~36000
4010800 6B信道读/写0~31
4010900 6C发射功率只读0~3
4011000 6D信号带宽只读0~9
4011100 6E扩频因子只读0~6
    上表中,寄存器地址为十六进制,比如64即十六进制0X64。LoRa共有32个信道,当设备较集中时,可以通过改变信道的方式以防止信号串扰。默认信道值为24,即对应434MHz。设备从410MHz到441MHz,每1MHz产生一个信道。比如当前信道值为24,则实际使用频率为:410+24=434MHz。
    设备发射功率分为4档,此参数只读,0对就20db,1对就17db,2对就14db,3对就11db,因实际发射功率与许多因素有关,故这里是最大发射功率。
    信号带宽分为10档,此参数只读,不可修改。 默认07,即125KHz,0-9分别为:7.8KHz,10.4KHz,15.6KHz,20.8KHz,31.2KHz,41.7KHz,62.5KHz,125KHz,250KHz,500KHz。
    扩频因子值范围0到6,此参数只读,不可修改。 默认02,即SFactor=8,0-6分别对应扩频因子SFactor为:6,7,8,9,10,11,12。
