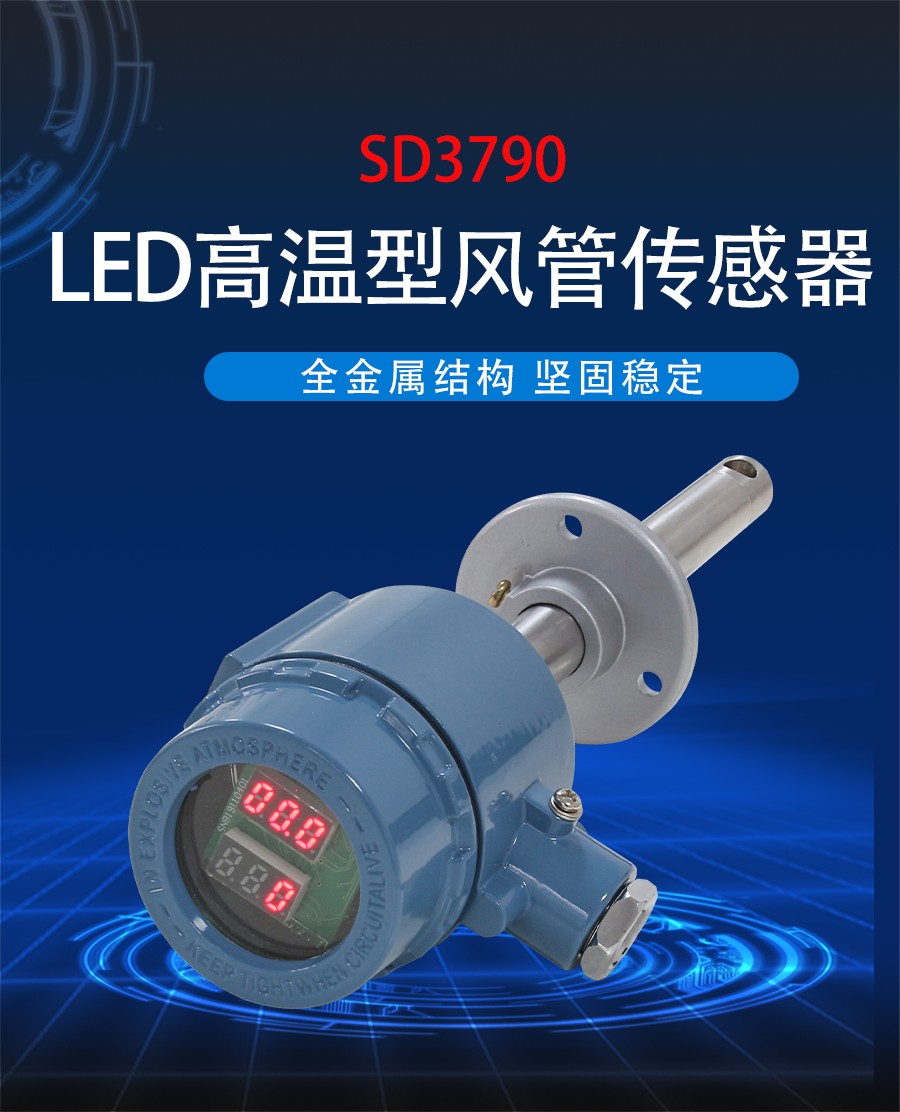

 [SD3790B]  LED显示高温型管道风速传感器


SD3790B

技术参数

技术参数参数值
品牌SONBEST/搜博
风速测量范围0~30m/s
风速测量精度±3%
感应原理热膜感应
输出方式RS485/4-20mA/DC0-5V/DC0-10V
供电电源DC12~24V 1A
运行环境温度-30~85℃
运行环境湿度5%RH~90%RH

产品选型

    产品设计了RS485,4-20mA,DC0-5V,DC0-10V多种输出方式,根据输出方式的不同,产品分为以下几种型号。
产品型号输出方式及供电压范围
SD3790BRS485总线
SD3790M4-20mA
SD3790V5DC0-5V
SD3790V10DC0-10V

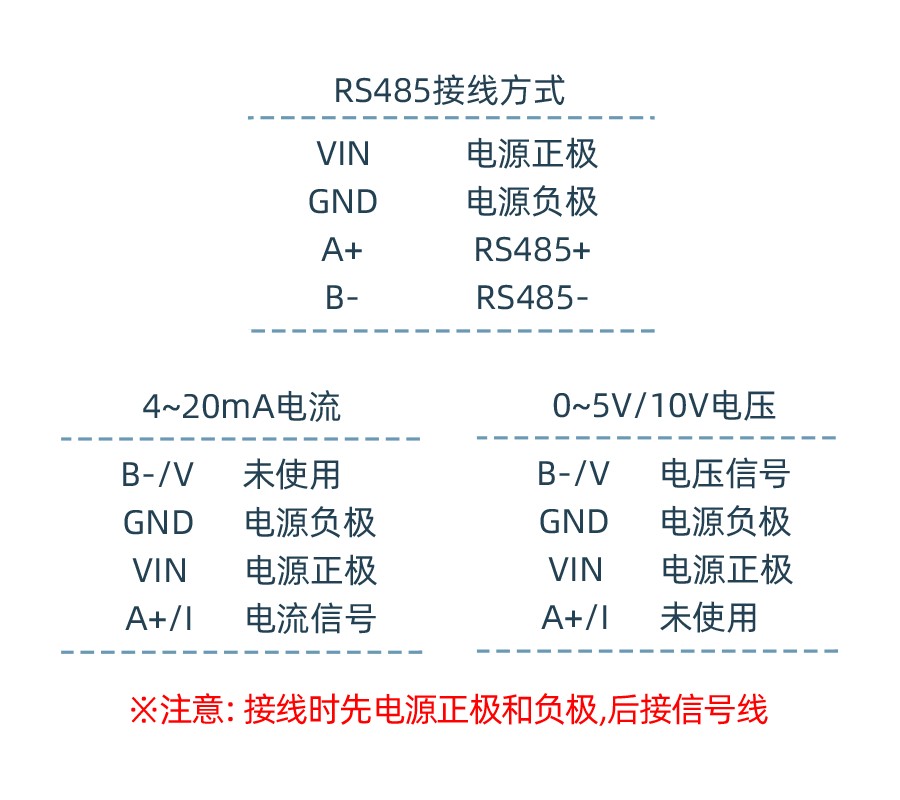

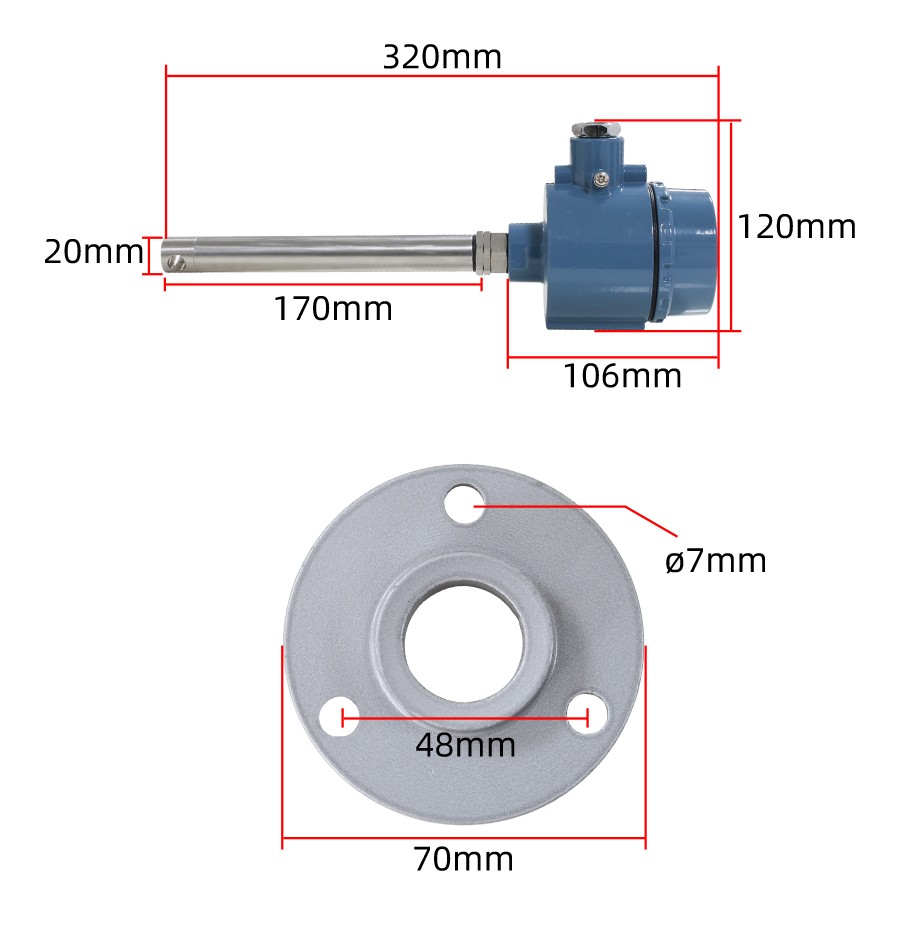

外形尺寸

SD3790B SD3790B SD3790B SD3790B

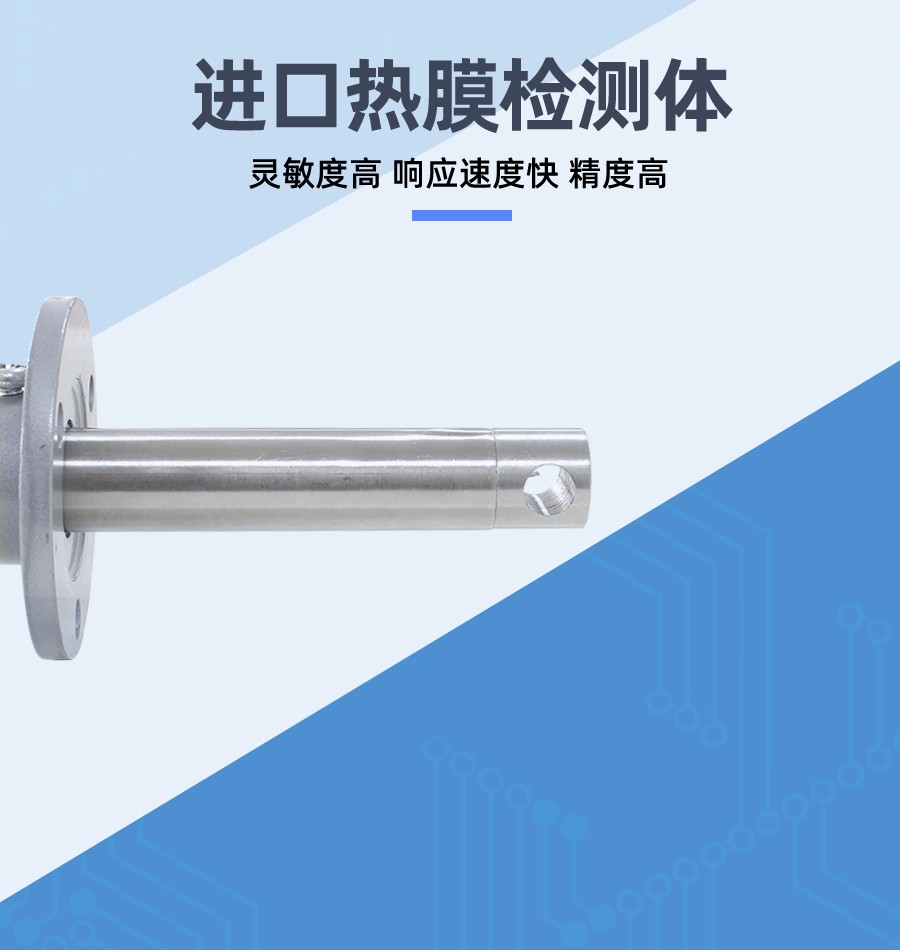

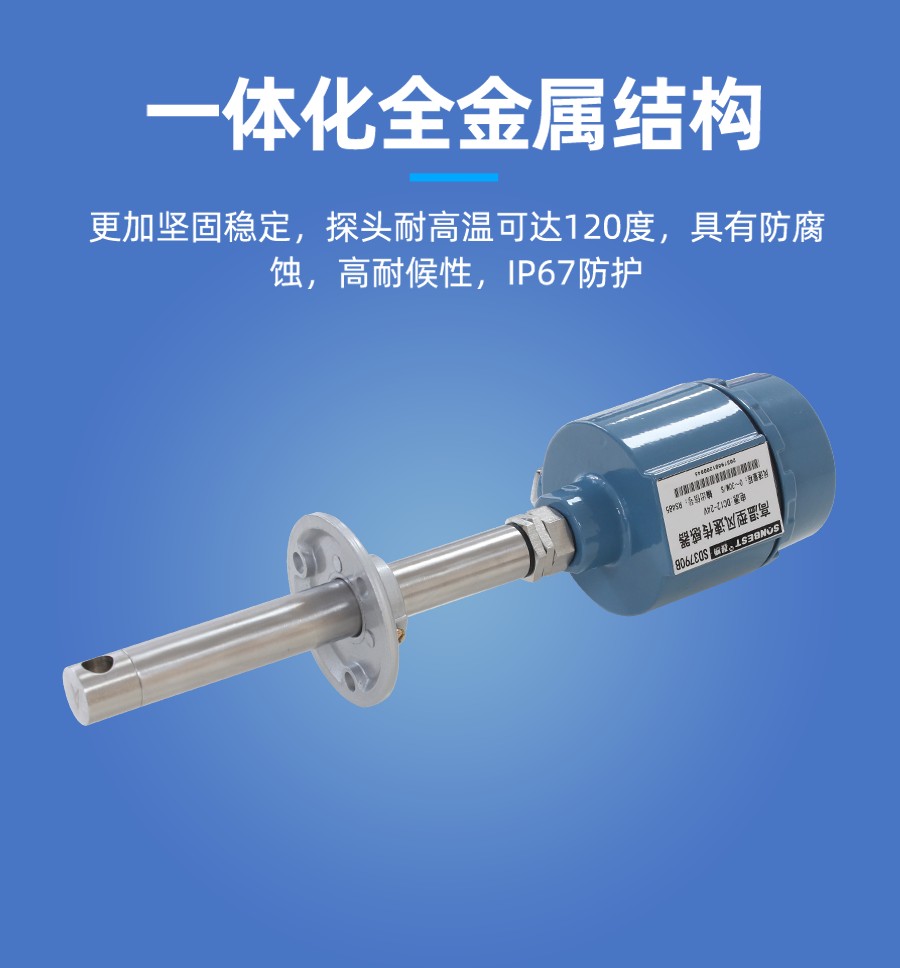

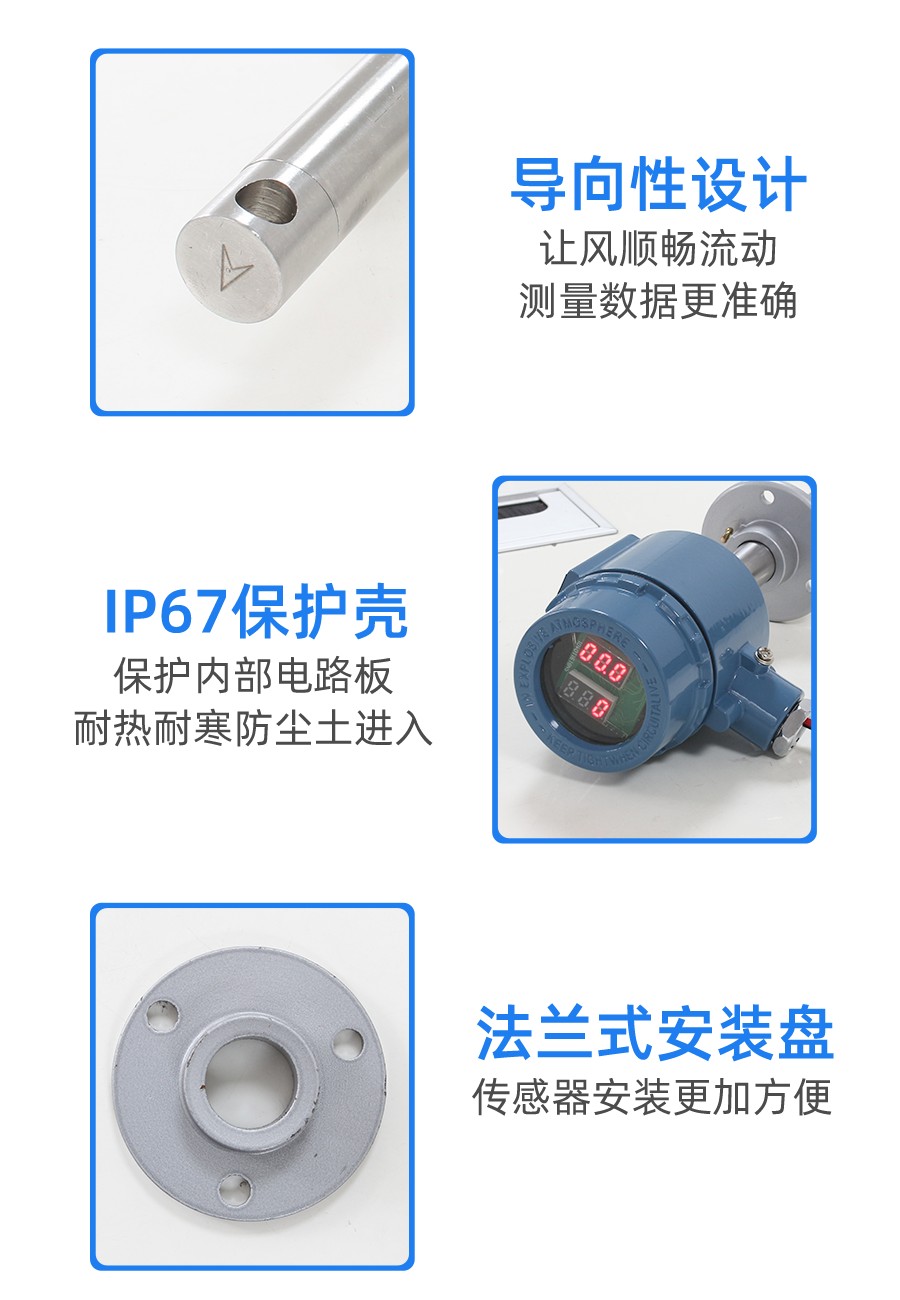

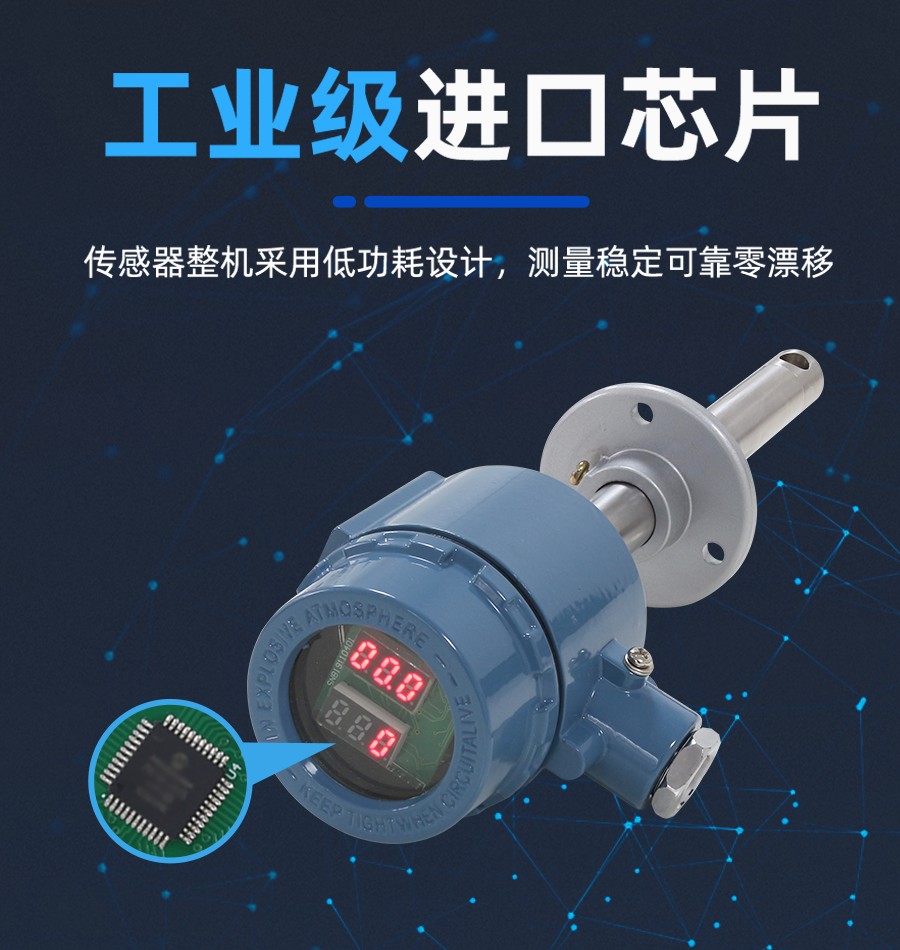

产品特色

SD3790B SD3790B SD3790B

典型应用

SD3790B

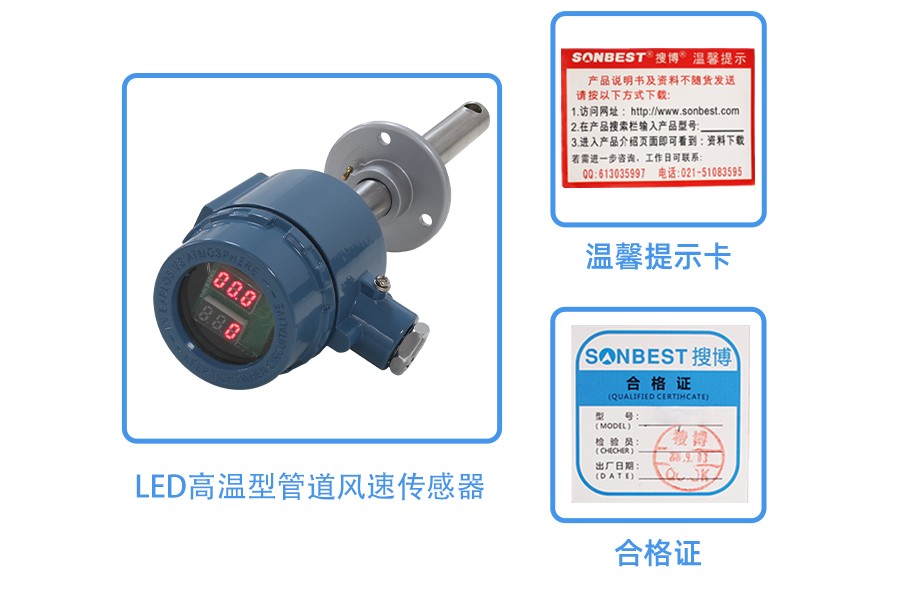

发货清单

SD3790B

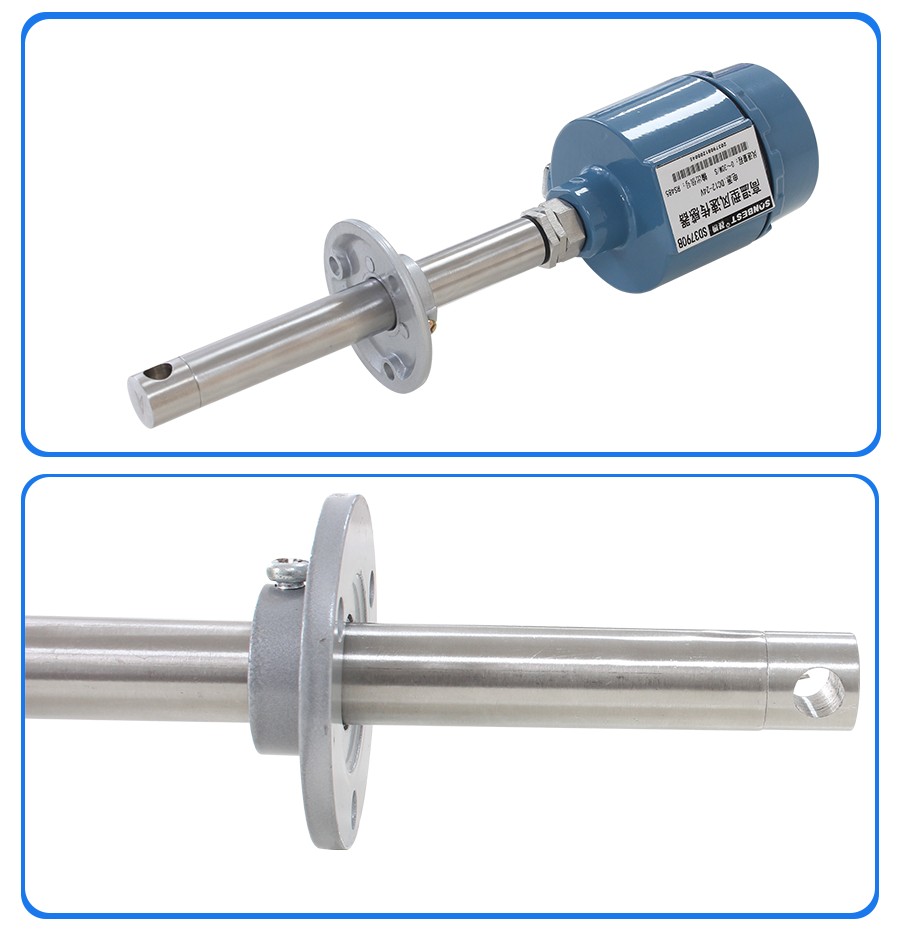

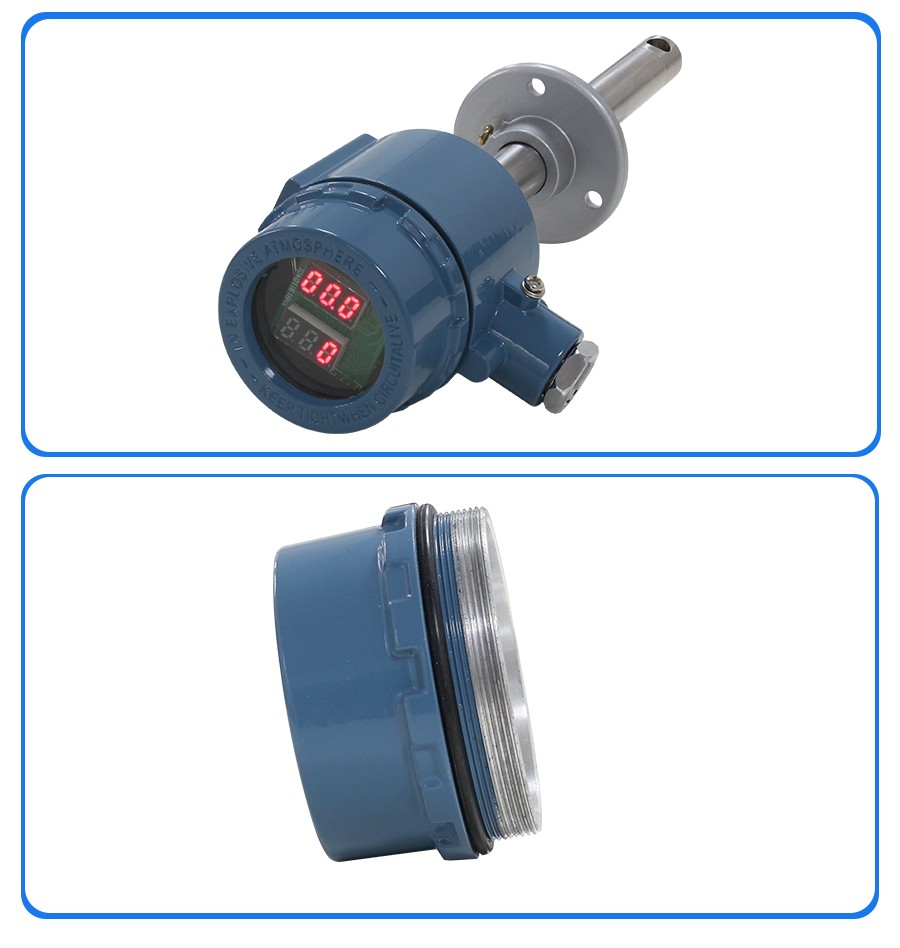

实物照片

SD3790B SD3790B

RS485型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 模块及非记录仪表:9600,8,n,1 或 记录仪:115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 01 84 0A 。
地址功能码起始地址 数据长度 校验码
010300 0000 0184 0A
    对于正确的问询帧,设备会响应数据:01 03 02 00 79 79 A6 ,响应格式:
地址功能码长度数据1校验码
0103 0200 79 79 A6
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
2. 常用数据地址表
组态地址寄存器地址寄存器说明数据类型值范围
4000100 001#热式风速寄存器只读0~65535
4010100 64型号编码读/写0~65535
4010200 65测点总数读/写1~20
4010300 66设备地址读/写1~249
4010400 67波特率读/写0~6
4010500 68通讯模式读/写1~4
4010600 69协议类型读/写1~10

4-20mA电流型:风速与电流计算

  例设量程为0~30m/s,模拟量输出为4~20mA电流信号时,风速与电流的计算关系如公式所示:C=(30-0)*(X-4)÷(20-4)+0,其中30为风速量程上限,0为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的风速值,常用数值列表如下:
电流 X(mA)风速值 C(m/s)计算过程
40.0(30-0)*(4-4)÷(20-4)+0
51.9(30-0)*(5-4)÷(20-4)+0
63.8(30-0)*(6-4)÷(20-4)+0
75.6(30-0)*(7-4)÷(20-4)+0
87.5(30-0)*(8-4)÷(20-4)+0
99.4(30-0)*(9-4)÷(20-4)+0
1011.3(30-0)*(10-4)÷(20-4)+0
1113.1(30-0)*(11-4)÷(20-4)+0
1215.0(30-0)*(12-4)÷(20-4)+0
1316.9(30-0)*(13-4)÷(20-4)+0
1418.8(30-0)*(14-4)÷(20-4)+0
1520.6(30-0)*(15-4)÷(20-4)+0
1622.5(30-0)*(16-4)÷(20-4)+0
1724.4(30-0)*(17-4)÷(20-4)+0
1826.3(30-0)*(18-4)÷(20-4)+0
1928.1(30-0)*(19-4)÷(20-4)+0
2030.0(30-0)*(20-4)÷(20-4)+0
    如表所示,当测量值8mA时,当前风速为7.5m/s。

DC0-5VDC0-5V电压型:风速与DC0-5V电压计算

  例设量程为0~30m/s,模拟量输出为0~5VDC0-5V电压信号时,风速与DC0-5V电压的计算关系如公式所示:C=(30-0)*(X-0)÷(5-0)+0,其中30为风速量程上限,0为量程下限,5为DC0-5V电压输出量程上限,0为下限,X为当前读出的DC0-5V电压值,C为计算出来的风速值,常用数值列表如下:
DC0-5V电压 X(V)风速值 C(m/s)计算过程
00.0(30-0)*(0-0)÷(5-0)+0
16.0(30-0)*(1-0)÷(5-0)+0
212.0(30-0)*(2-0)÷(5-0)+0
318.0(30-0)*(3-0)÷(5-0)+0
424.0(30-0)*(4-0)÷(5-0)+0
530.0(30-0)*(5-0)÷(5-0)+0
    如表所示,当测量值2.5V时,当前风速为15m/s。

DC0-10VDC0-10V电压型:风速与DC0-10V电压计算

  例设量程为0~30m/s,模拟量输出为0~10VDC0-10V电压信号时,风速与DC0-10V电压的计算关系如公式所示:C=(30-0)*(X-0)÷(10-0)+0,其中30为风速量程上限,0为量程下限,10为DC0-10V电压输出量程上限,0为下限,X为当前读出的DC0-10V电压值,C为计算出来的风速值,常用数值列表如下:
DC0-10V电压 X(V)风速值 C(m/s)计算过程
00.0(30-0)*(0-0)÷(10-0)+0
13.0(30-0)*(1-0)÷(10-0)+0
26.0(30-0)*(2-0)÷(10-0)+0
39.0(30-0)*(3-0)÷(10-0)+0
412.0(30-0)*(4-0)÷(10-0)+0
515.0(30-0)*(5-0)÷(10-0)+0
618.0(30-0)*(6-0)÷(10-0)+0
721.0(30-0)*(7-0)÷(10-0)+0
824.0(30-0)*(8-0)÷(10-0)+0
927.0(30-0)*(9-0)÷(10-0)+0
1030.0(30-0)*(10-0)÷(10-0)+0
    如表所示,当测量值5V时,当前风速为15m/s。
