技术参数

技术参数	参数值
品牌	TRANBALL/群保
温度测量范围	-30℃~85℃
温度测量精度	±0.5℃ @25℃

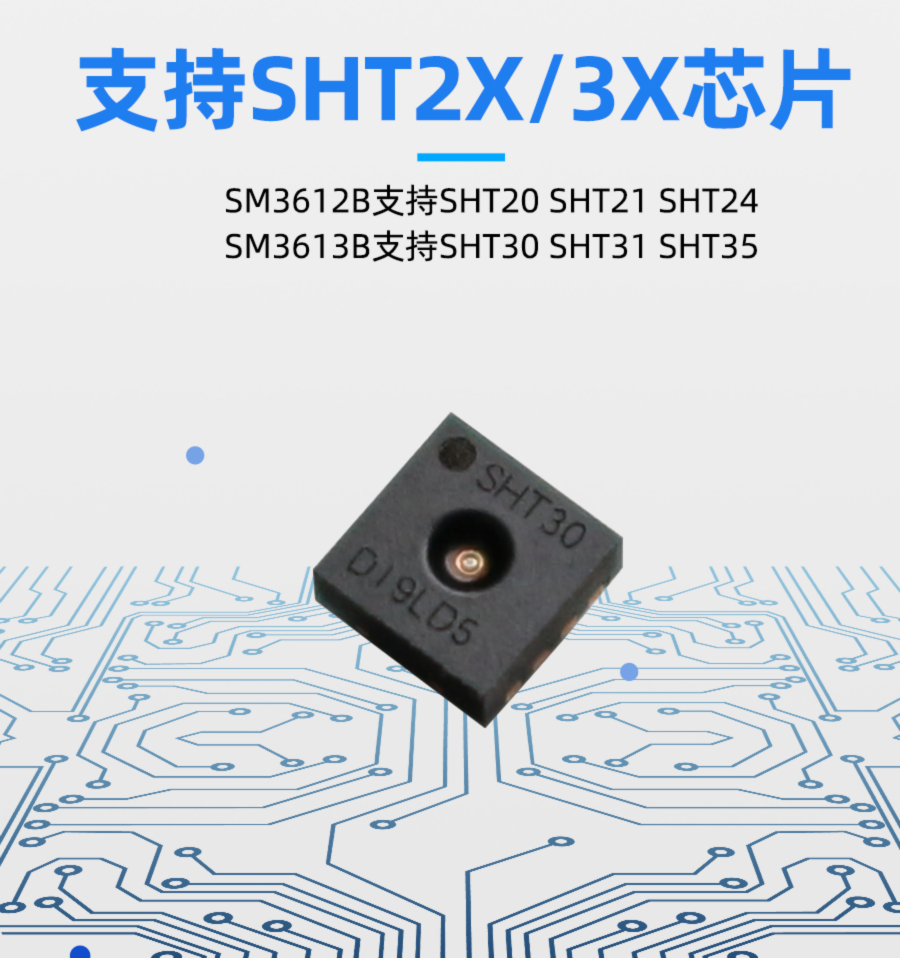

支持器件	SHT30
通道数	8
信号输入	I2C
通讯接口	RS485
默认波特率	9600 8 n 1
供电电源	DC5~24V 1A
运行环境温度	-30~85℃

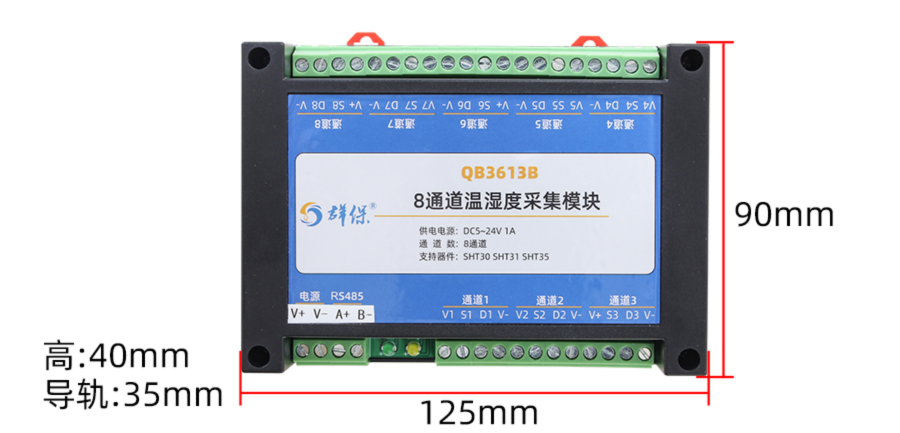

外形尺寸

产品接线

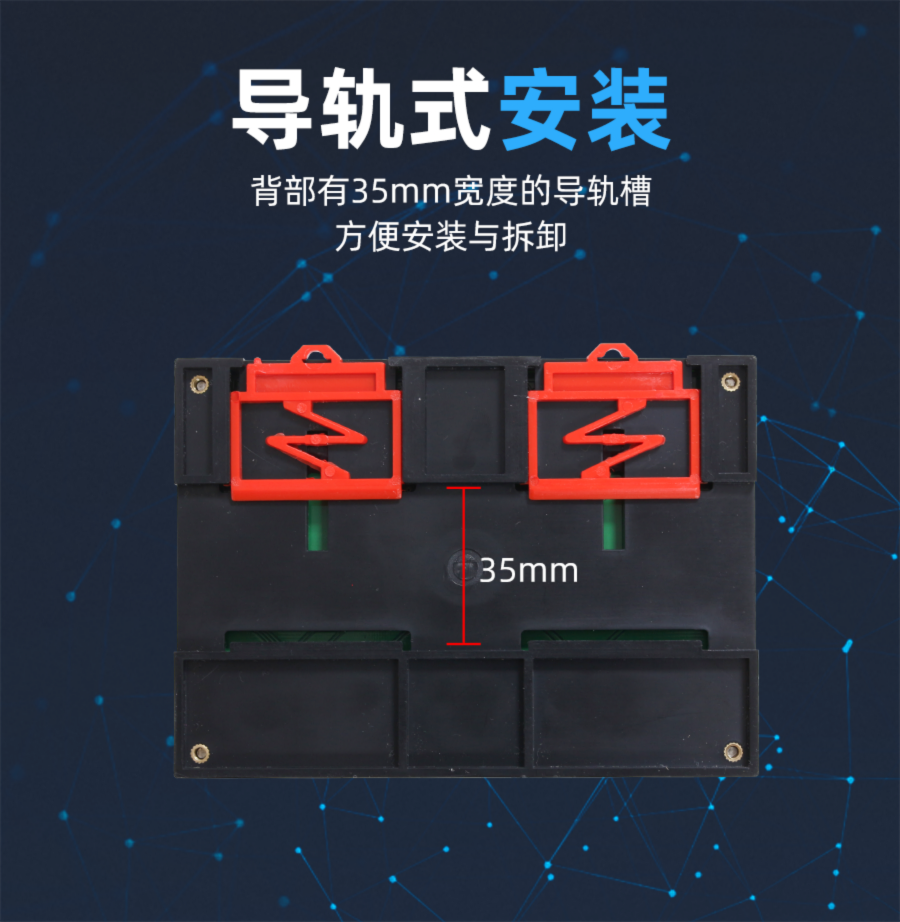

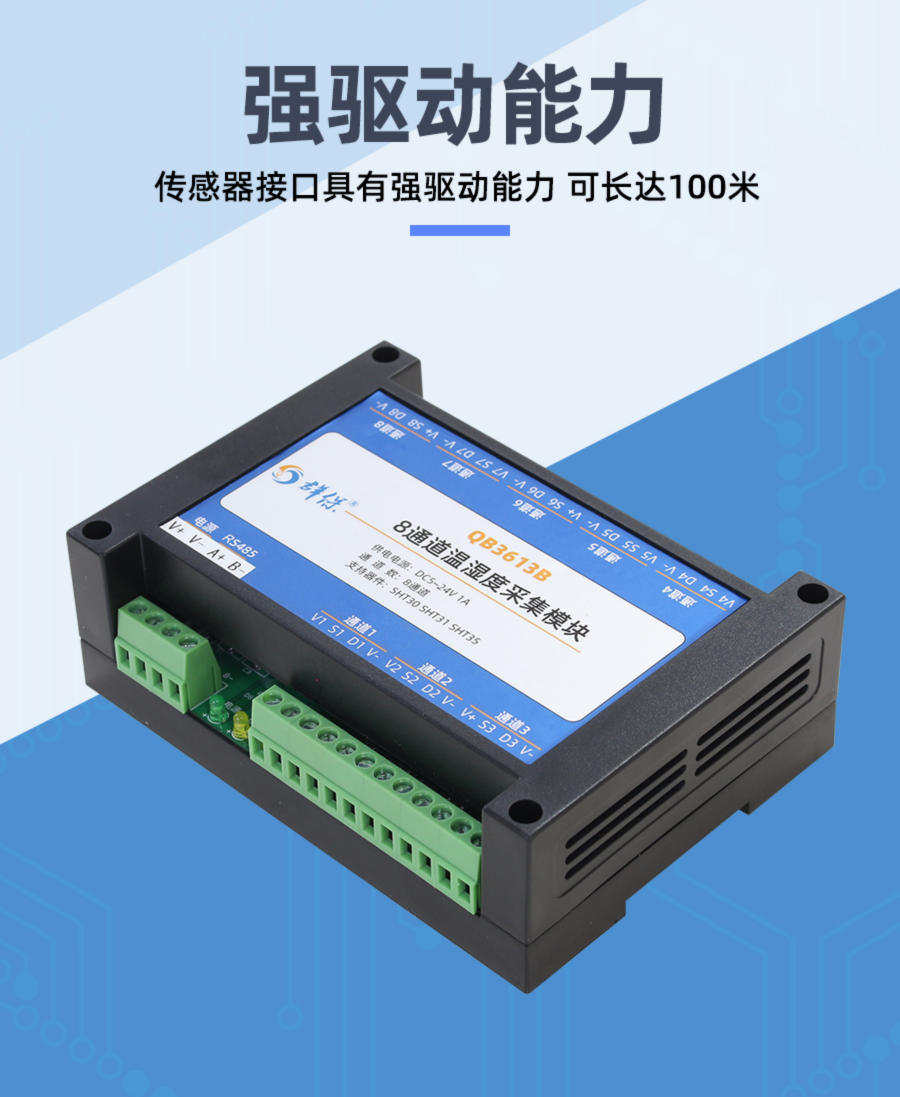

产品特色

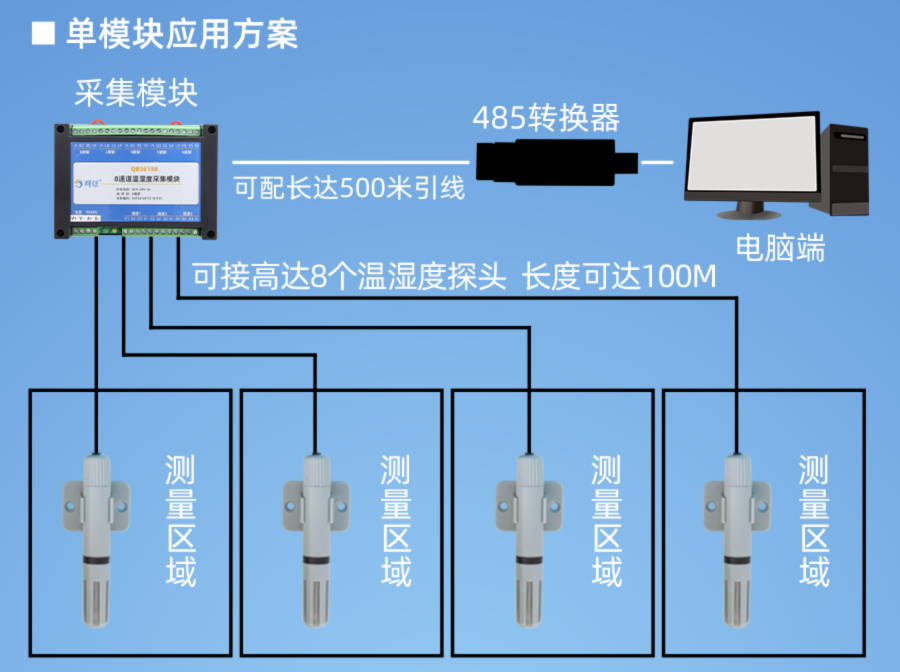

应用方案

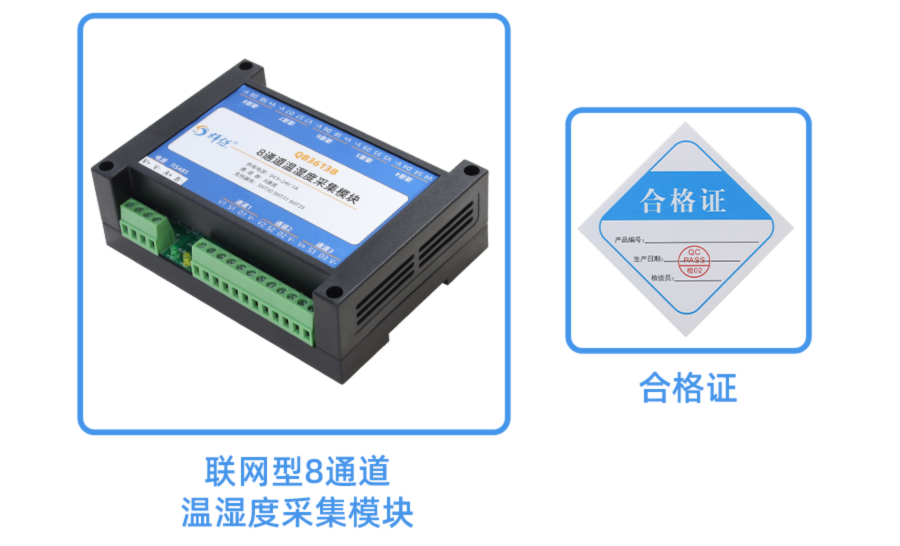

发货清单

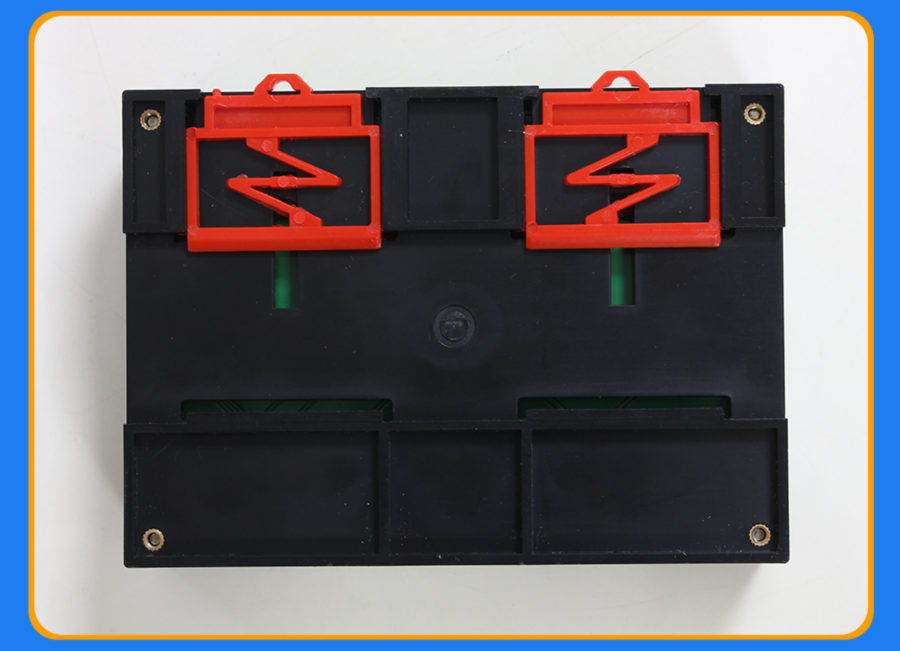

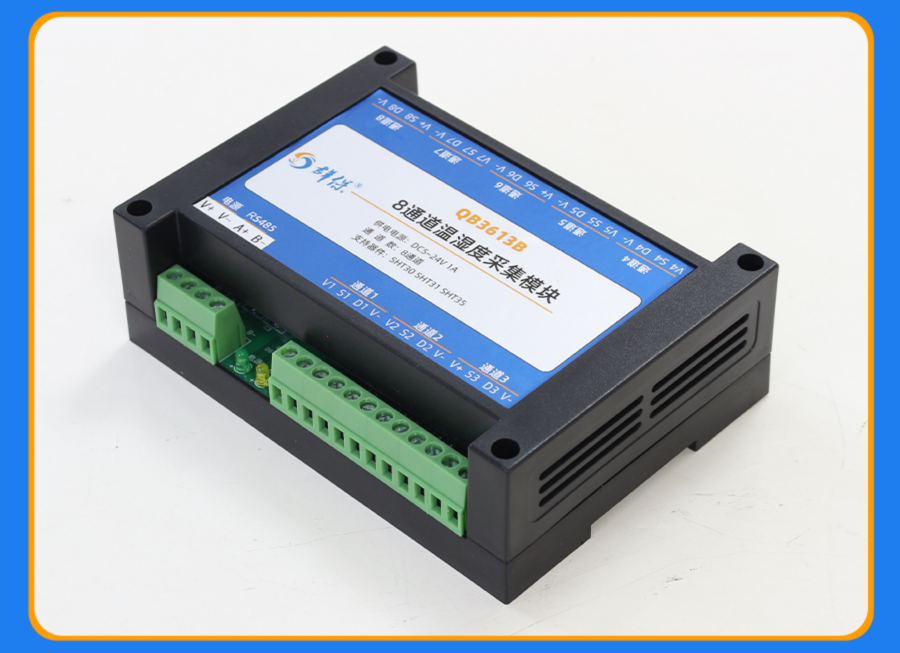

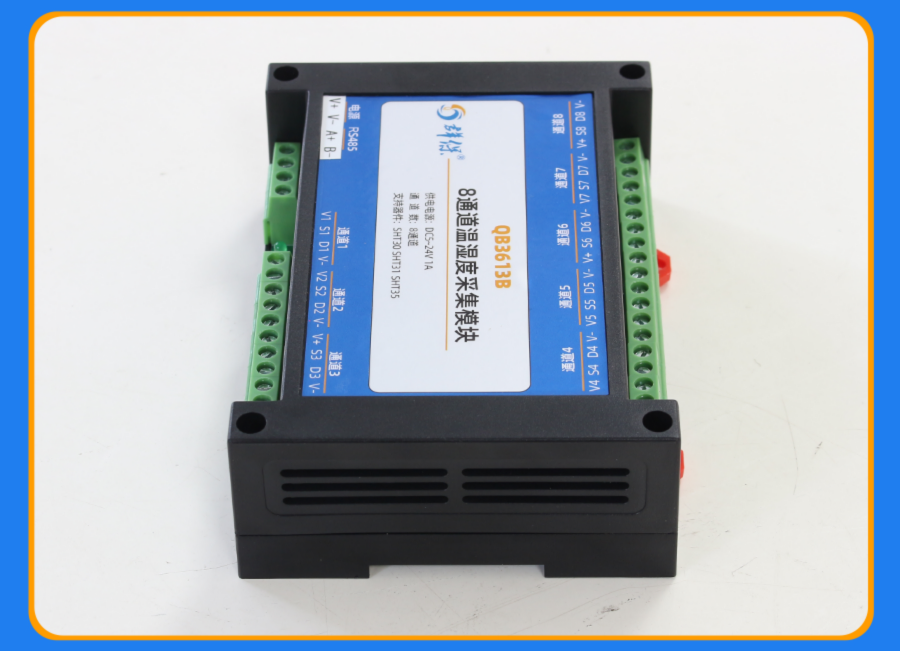

实物照片

RS485型：通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 模块及非记录仪表：9600,8,n,1 或 记录仪：115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
    问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 02 C4 0B 。

地址	功能码	起始地址	数据长度	校验码
01	03	00 00	00 02	C4 0B

    对于正确的问询帧，设备会响应数据：01 03 04 00 79 00 00 2B EA ,响应格式：

地址	功能码	长度	数据1	数据2	数据3
数据4	数据5	数据6	数据...	数据15	数据16
校验码	01	03	04	00 79	00 7A
00 7B	00 7C	00 7D	00 7E	......	......00 79
00 79	2B EA

    数据说明:命令中数据为十六进制，以数据1为例，00 79转为十进制数值为121,假设数据倍率为100，则真实值为121/100=1.21，其它以此类推。
    当值为负数时，数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值，前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=（62999-65535）/100=-25.36。
2. 常用数据地址表

组态地址	寄存器地址	寄存器说明	数据类型	值范围
40001	00 00	1#温度寄存器	只读	0~65535
40002	00 01	2#湿度寄存器	只读	0~65535
40003	00 02	3#温度寄存器	只读	0~65535
40004	00 03	4#湿度寄存器	只读	0~65535
40005	00 04	5#温度寄存器	只读	0~65535
40006	00 05	6#湿度寄存器	只读	0~65535
...	...	...	...	...
40015	00 0E	15#温度寄存器	只读	0~65535
40016	00 F	16#湿度寄存器	只读	0~65535
40101	00 64	型号编码	读/写	0~65535
40102	00 65	测点总数	读/写	1~20
40103	00 66	设备地址	读/写	1~249
40104	00 67	波特率	读/写	0~6
40105	00 68	通讯模式	读/写	1~4
40106	00 69	协议类型	读/写	1~10
